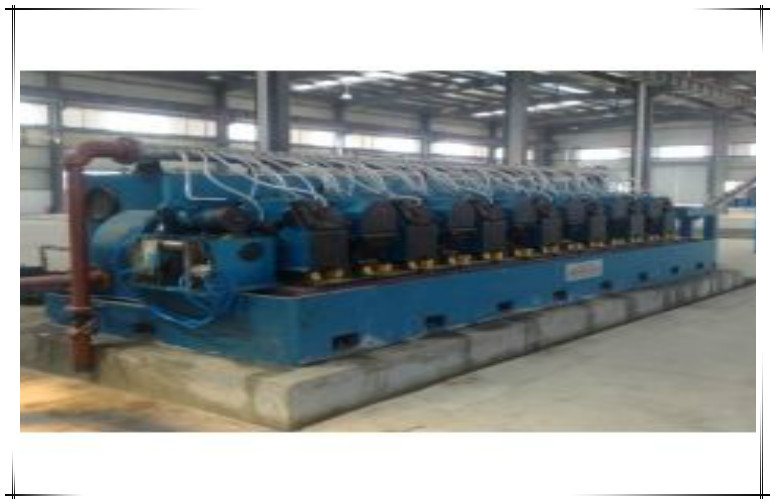

Walcownia miedziana na zimno, średnica wałka Cap 450 mm
Główne parametry techniczne
| Wpisz 250 | 8 ramek |
| Średnica rolki | Φ 250 |
| Moc silnika | 110 kW |
| Maksymalny materiał toczny (mm) | Φ17 |
| Specyfikacja produktu (mm) | Φ 7,8 |
| Toczna forma | Dwa naprzemienne ruchy w poziomie i pionie do toczenia |
| Kształt otworów | Owalny okrągły |
| Liczba toczenia | 8 |
| Całkowity współczynnik wydłużenia | 4.51 |
| Końcowa prędkość toczenia (m / s) | 1,65 |
Oszczędność energii i typ maszyny do ciągnienia drutu
Główne parametry techniczne
| 1 | Materiał do rysowania | Stop miedzi i pręt miedziany |
| 2 | Rodzaj wyposażenia | Układ poziomy, smar półrozproszo- ny, każde koło ciągnące drutu przyjmuje niezależny silnik |
| 3 | Moc silnika | YVP 3DKW * 12 |
| 4 | Moduł rysunku | 13n |
| 5 | Średnica czujnika | Φ 450 mm |
| 6 | Forma i numer bębna | Typ podziału |
| 7 | Średnica bębna | Φ 450 mm |
| 8 | Średnica drutu wlotowego | Φ 8 mm |
| 9 | Minimalna średnica wylotu | Φ3.1mm-Φ1,2mm |
| 10 | Prędkość wylotowa | Φ3,0 mm 700n / min |
| 11 | Wydajność | Φ4.5mm (360n / min) 3000kg / h |
| 12 | Moc silnika głównego | YVP 3DKW * 12 |
| 13 | Moc silnika Capstan | YVP SOKW |
| 14 | Tryb jazdy | Synchroniczny napęd paska zębatego |
| 15 | Sterowanie elektryczne | Ekran dotykowy i sterowanie PLC |
| 16 | Tryb sterowania | Kontrola częstotliwości |
| 17 | Wyżarzanie napięcia | 65V |
| 18 | Maksymalny prąd wyżarzania | 5000A |
| 19 | Szybkość wyżarzania | 300-1000 m / min |
| 20 | Model winder | Odwrotności SD-800 |
| 21 | Uzwojenie mocy maszyny | 22kw-18kw |
| 22 | Inny model nawijarki | Dwutarczowy automatyczny dysk wymienny SP-630 |
| 23 | Uzwojenie mocy maszyny | 22kW * 2 |
Maszyna do ciągnienia na zimno
Główne parametry techniczne
| Rodzaj | LW5 | LW8 | LW10 | LW15 | LW20 | LW30 | LW40 | LW60 |
| Znamionowa siła przyciągania | 50 x 10³ | 80 x 10³ | 100 x 10³ | 150 x 10³ | 200 x 10³ | 300 x 10³ | 400 x 10³ | 600 x 10³ |
| Maksymalna dopuszczalna średnica | Φ30 | Φ32 | Φ40 | Φ45 | Φ45 | Φ50 | Φ60 | Φ80 |
| Maximun Reducing Rale | 20 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Prędkość rysowania | 10 | 10 | 10 | 9 | 9 | 9 | 9 | 9 |
| Nr długości rysunku | 2 | 4 | 6 | 6 | 8 | 8 | 8 | 8 |
| Maximun Drawing Length | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 |
| Powracająca prędkość pojazdu | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Moc silnika | 18,5 | 30 | 37 | 45 | 55 | 75 | 90 | 115 |
| Prędkość silnika | 980 | 980 | 980 | 980 | 980 | 740 | 740 | 740 |
| Typ prędkości radialnej | JZQ500 | JZQ650 | JZQ750 | JZQ850 | JZQ1000 | ZS1150 | JZQ1250 | JZQ1350 |
| Waga całkowita | 6000 | 8000 | 11000 | 15000 | 22000 | 31000 | 40000 | 45000 |
