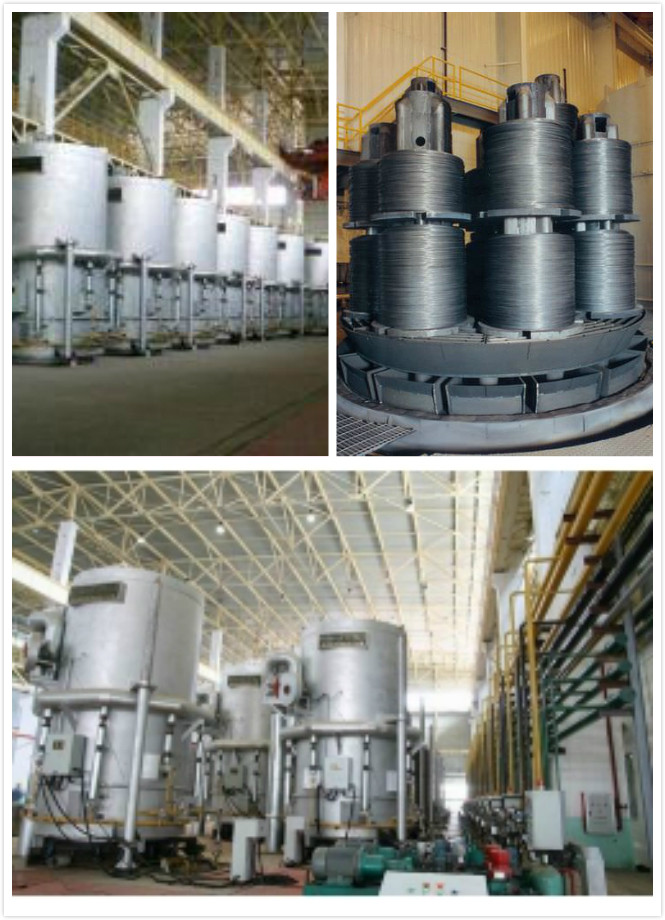

Wysokowydajny piec do wyżarzania Bell, piec do wyżarzania z drutem stalowym
1. Układ wodorowy lub azotowy
2. Ogrzewanie przepływowe o wysokiej konwekcji
3. Spójne właściwości mechaniczne
4. Zoptymalizowany program sterujący
1. Wprowadzenie pieca
Piec do wyżarzania typu dzwonowego służy do wyżarzania taśmy stalowej, taśmy aluminiowej i taśmy miedzianej. Wydajność pieca można osiągnąć do 60 ton (maks.). Średnicę załadunku można osiągnąć do 2,6 metra (maks.), A wysokość załadunku do 3,7 metra (maks.).
2. Główna charakterystyka
(1) 100% wodoru lub 75% wodoru lub układu azotowego
(2) Ogrzewanie z wysoką konwekcją
(3) Spójne właściwości mechaniczne materiału wyżarzającego
(4) Zoptymalizowany program sterowania
(5) Zminimalizuj koszty produkcji
(6) Wysoka wydajność
(7) Indywidualny projekt stali, miedzi, aluminium i stopu; pasek, drut i rurka.
3. Główne elementy:
(1). Pokrywa grzewcza
(2). Pokrywa chłodząca
(3). Baza Furnae
(4). Wewnętrzna pokrywa
(5). Układ elektryczny
4. Główne parametry pieca:
Dla stali:
| NIE | POZYCJA | PARAMETR | UWAGA |
| 1 | Średnica ładowania | 1500 mm | |
| 2) | Wysokość ładowania | 2600 mm | |
| 3) | Średnica wewnętrzna pokrywy | 1700 mm | |
| 4 | Obciążenie cewki ładującej | 25 ton | 5 cewek |
| 5 | Podstawowa ładowność | 35 ton | Ze współczynnikiem bezpieczeństwa |
| 6 | Maksymalna temperatura wyżarzania | 750 ℃ | 300 ~ 750 ℃ Regulowany |
| 7 | Maksymalna temperatura pokrywy grzewczej | 850 ℃ | Może być ustawiony |
| 8 | Moc grzewcza | 450 kW + 10% | |
| 9 | Czas wzrostu temperatury | 2,5 godziny | |
| 10 | Szybkość wzrostu temperatury | ≈120 ℃ / h | Gdy temperatura jest poniżej 500 ℃ |
| 111 | Dokładność temperatury pieca | ≤ ± 5 ℃ | |
| 12 | Temperatura zewnętrznej ściany pieca | ≤40 ℃ | Uwzględnij temperaturę otoczenia |
| 13 | Moc wentylatora grzewczego | 45/11 kw | Podwójna prędkość 4P / 8P |
| 14 | Średnica łopatki wentylatora | 900 mm | |
| 15 | Powietrze wejściowe | 36000m 3 / h | Poniżej 75% H2 |
| 16 | Ciśnienie powietrza | 1400pa | |
| 17 | Silnik wentylatora chłodzącego | 1,5 kW × 2 | |
| 18 | Średnica łopatki wentylatora chłodzącego | 550 mm | |
| 19 | Powietrze chłodzące | 6000 m 3 / h × 2 | |
| 20 | Najwyższa próżnia | 1 × 10 3 pa | |
| 21 | Ciśnienie robocze w piecu | 5 kPa | |
| 22 | Typ pompy próżniowej | 2X-70 Pompa z obrotowym ostrzem | |
| 23 | Czas odkurzania | ≈20-25min | |
| 24 | Ładowanie dźwigiem | ≥10T | |
| 25 | Wysokość podnoszenia | > 9,8 mln | Uwzględnij bezpieczną odległość |
| 26 | Hałas | ≤85db |
5. Opis linii produkcyjnej:
(1) Pokrywa grzewcza:
Pokrywa grzejna wykonana jest z blachy Q235A i profilu stalowego, δ = 5 mm. Zespół grzewczy stanowi taśma Ni80Cr20. Temperatura zewnętrznej ściany w nie więcej niż 35 ℃.
(2) Wewnętrzna pokrywa:
Wykonany z wysokiej jakości SUS321 (1Cr18Ni9T). Pokrywa δ = 6 mm
(3) Podstawa pieca:
Ciężar załadunku podstawy pieca wynosi 35 ton, ciężar cewki ładunkowej wynosi 24 ton, płytkę prowadzącą i nóż prowadzący wykonano ze stali nierdzewnej 321. Między podstawą a pokrywą wewnętrzną znajduje się guma silikonowa o grubości 40 mm, która zapewnia szczelność.
