Taśmy miedziane Piec do wyżarzania typu dzwonowego 2700 mm Wysokość ładowania
1. Układ wodorowy lub azotowy
2. Ogrzewanie przepływowe o wysokiej konwekcji
3. Spójne właściwości mechaniczne
4. Zoptymalizowany program sterujący
1. Wprowadzenie pieca
Piec do wyżarzania typu dzwonowego służy do wyżarzania taśmy stalowej, taśmy aluminiowej i taśmy miedzianej. Wydajność pieca można osiągnąć do 60 ton (maks.). Średnicę załadunku można osiągnąć do 2,6 metra (maks.), A wysokość załadunku do 3,7 metra (maks.).
2. Główna charakterystyka
(1) 100% wodoru lub 75% wodoru lub układu azotowego
(2) Ogrzewanie z wysoką konwekcją
(3) Spójne właściwości mechaniczne materiału wyżarzającego
(4) Zoptymalizowany program sterowania
(5) Zminimalizuj koszty produkcji
(6) Wysoka wydajność
(7) Indywidualny projekt stali, miedzi, aluminium i stopu; pasek, drut i rurka.
3. Główne elementy:
(1). Pokrywa grzewcza

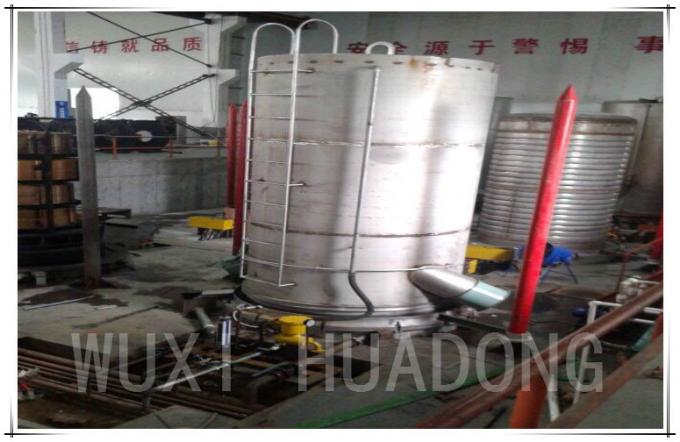

(2). Pokrywa chłodząca
(3). Baza Furnae
(4). Wewnętrzna pokrywa
(5). Układ elektryczny
4. Główne parametry pieca:
Dla miedzi:
NIE. | POZYCJA | PARAMETR | UWAGA |
1 | Średnica ładowania | 1400 mm | Średnica wewnętrzna pokrywy 1600 mm |
2) | Wysokość ładowania | 2700 mm | |
3) | Maksymalna temperatura pokrywy grzewczej | 850 ℃ | Może być dopasowane |
4 | Wewnętrzna temperatura pracy pokrywy | 200–750 ℃ | Może być dopasowane |
5 | Ładowność | 24t | 3 cewki dla 700 mm |
6 | Deficyt higrometryczny | ≤ ± 5 ℃ | |
7 | Moc grzewcza | 380 kW + 10% | |
8 | Temperatura zewnętrznej ściany pieca | ≤35 ℃ | |
9 | Ciśnienie wewnętrzne | 5kpa | |
10 | Najwyższa próżnia | 1 × 103pa | |
11 | Moc wentylatora grzewczego | 37kw | 10–60 Hz |
12 | Prędkość obrotowa wentylatora grzewczego | Maksymalnie 1800 obr./min | Może być dopasowane |
13 | Średnica łopatki wentylatora | 850 mm | |
14 | Prędkość nagrzewania | Maksymalnie 120 ℃ / h | |
15 | Powietrze wejściowe | 46000 m3 / h | |
16 | Ciśnienie powietrza | 2100Pa | |
17 | Hałas | ≤85DB | |
18 | Moc wentylatora chłodzącego | 1,5 kW × 3 | |
19 | Średnica łopatki wentylatora chłodzącego | 500 mm | |
20 | Wysokość podnoszenia | ≥ 9,6 m | |
21 | Ładowanie żurawia | ≥10T |
5. Opis linii produkcyjnej:

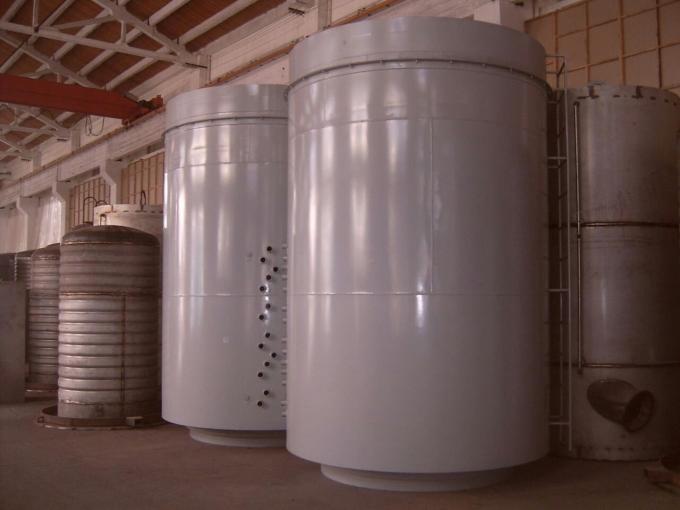

(1) Pokrywa grzewcza:
Pokrywa grzejna wykonana jest z blachy Q235A i profilu stalowego, δ = 5 mm. Zespół grzewczy stanowi taśma Ni80Cr20. Temperatura zewnętrznej ściany w nie więcej niż 35 ℃.
(2) Wewnętrzna pokrywa:
Wykonany z wysokiej jakości SUS321 (1Cr18Ni9T). Pokrywa δ = 6 mm

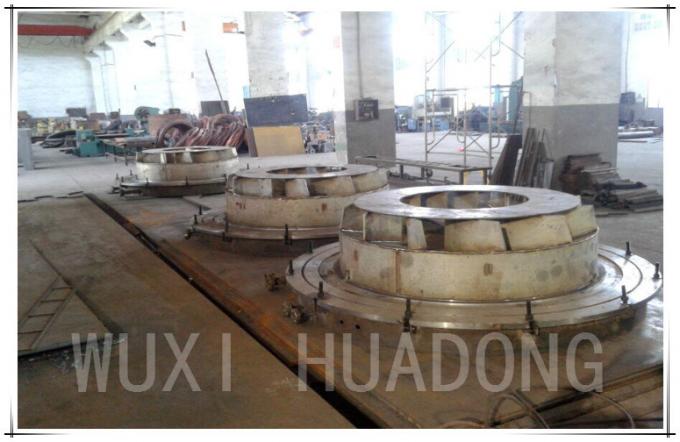

(3) Podstawa pieca:
Ciężar załadunku podstawy pieca wynosi 35 ton, ciężar cewki ładunkowej wynosi 24 ton, płyta prowadząca i nóż prowadzący są wykonane ze stali nierdzewnej 321. Między podstawą a pokrywą wewnętrzną znajduje się guma silikonowa o grubości 40 mm, która zapewnia szczelność.
