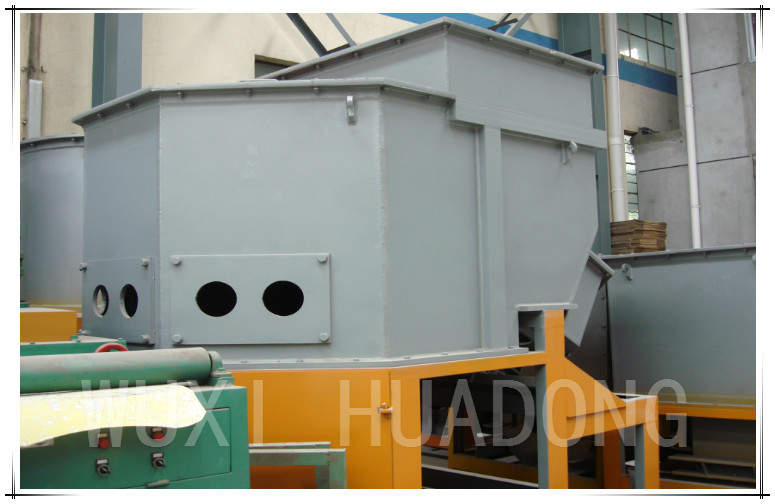

Piec do topienia w piecu poziomym do ciągłego odlewania drutu miedzianego
Ⅰ. Dane techniczne:
1. Rodzaje specyfikacji odlewów
* Czerwona miedź, miedź beztlenowa
1.1 Kęsy prętowe (okrągłe)
* a. Zakres średnic Φ (18--300) mm
* b. Liczba linii produkcyjnych
* 1-- 12 linii (zgodnie z warunkami sekcji)
Ⅱ Proces:
Główne urządzenia linii produkcyjnej
piec do topienia, piec do przetrzymywania, pleśń, odwracalna maszyna do odlewania mikroprzesuwów, nożyce synchroniczne * 2, maszyny do nawijania * 3, jednostka hydrauliczna, jednostka chłodząca i elektromechaniczna jednostka sterująca itp.
* 2.1 Do odlewania czystego metalu lub specjalnych wymagań można zastosować podpowierzchniowy kanałowy piec kombinowany do wytapiania i utrzymywania lub sterowany kanałowy piec kombinowany do przetapiania i utrzymywania;
* 2.2 Do produkcji kęsów okrągłych, cylindrycznych i specjalnych można zastosować piłę synchroniczną przycinaną na długość;
* 2.3 Do produkcji kęsów okrągłych, cylindrycznych i specjalnych można przyjąć platformę magazynową materiałów do przyjmowania i przechowywania kęsów.
Ⅲ. Lista komponentów sprzętu Linia do poziomego odlewania ciągłego drutu prętowego
Nie. | Nazwa i specyfikacja sprzętu | Jednostka | Ilość | Uwagi |
1 | ||||
2) | Piec do topienia | zestaw | 1 | W tym rowek do topienia, cewka, kurtka i żelazny rdzeń. |
3) | Zjeżdżalnia | zestaw | 2) | Jeden w użyciu i jeden w trybie gotowości |
4 | Piec do przetrzymywania | zestaw | 1 | Łącznie z rowkiem topiącym, cewką, płaszczem wodnym, żelaznym rdzeniem, pionowym urządzeniem do pomiaru temperatury (specjalnie wykonanym), termoparą (zawierającą platynę i rod) i rurką ochronną. |
5 | Kadź do przechowywania i zsuwnia ze stopionej stali | zestaw | 1 | Do przenoszenia materiału do formy po spiekaniu w piecu utrzymującym. |
6 | system form (Ф30-200) | zestaw | 2) | W tym forma grafitowa |
7 | Dragger (5KW) | zestaw | 1 | |
8 | Zsynchronizowana pilarka z automatycznym śledzeniem | zestaw | 1 | |
9 | Platforma magazynowa materiałów | zestaw | 1 | Napęd łańcuchowy, długość 5 M. |
10 | Zbiornik hedera | zestaw | 1 | |
11 | Rolka nośna trakcji | Zestaw | 1 | |
12 | Dystrybutor wody chłodzącej | zestaw | 1 | W tym woda chłodząca do transformatora, reaktora, cewki pieca elektrycznego, płaszcza wodnego, kabla do chłodzenia wodą i formy (chłodzenie pierwotne i wtórne). |
13 | System hydrauliczny | zestaw | 2) | W tym stacja hydrauliczna i cylinder |
14 | System sterowania elektrycznego pieca elektrycznego | zestaw | 1 | Zawiera szafę sterowniczą do pieca do topienia i pieca do przetrzymywania (Siemens jest wybierany do głównych elementów elektrycznych). |
15 | System operacyjny kontroli procesu | zestaw | 1 | Do sterowania serwosilnikiem i procesem, zsynchronizowaną automatyczną piłą tnącą oraz do kontroli platformy magazynowej materiału. |
Ⅳ. Data dostarczenia:
Dostarczone w ciągu 75 dni po wejściu w życie umowy.
Ⅴ . Serwis pogwarancyjny
1. Korpus urządzenia będzie objęty roczną bezpłatną gwarancją, a elementy specjalne zostaną omówione osobno;
2. W okresie próbnej produkcji (w ciągu 3 miesięcy po zakończeniu rozruchu sprzętu) nasza firma wyśle profesjonalnego technika do serwisu;
W okresie gwarancyjnym, jeśli usterka wystąpi z powodu problemu z jakością, nasza firma wyśle personel na stronę, aby rozwiązać problem w ciągu 72 godzin od otrzymania powiadomienia;
Po upływie okresu gwarancyjnego sprzętu nasza firma zaoferuje skuteczne rozwiązania w ciągu 24 godzin od otrzymania powiadomienia i wyśle personel do prac konserwacyjnych, jeśli użytkownik nie rozwiąże problemu, obciążając jedynie koszty.
W celu corocznego przeglądu sprzętu nasza firma wyśle profesjonalnego technika, aby przyłączył się do użytkowników w celu opracowania bezpłatnego planu naprawy;
W okresie gwarancyjnym nasza firma może wysłać profesjonalnego technika na miejsce, aby sprawdzić stan działania sprzętu i zapewnić serwis w terenie.
Po upływie okresu gwarancji urządzenia raz na pół roku można dokonać jednej wizyty powrotnej na zaproszenie.
3. Jeśli nasza firma posiada punkty innowacji i ulepszeń lub konstruktywne sugestie dotyczące podobnych urządzeń, poinformujemy o tym użytkownika na czas.
