Główny parametr technologii dla maszyny do odlewania prętów miedzianych
| Roczny 2000 MT D17 mm-30 mm |
| Model: HDSYUCM-2000 |
| Roczna pojemność: 2000mt |
| Struktura pieca: piec dwuprzetworowy typu 300 (1. piec do topienia 2. piec do przetrzymywania) |
| Rzucanie pasm: 4 |
| Średnica pręta odlewniczego: 17 mm - 30 mm |
| prędkość rzucania: 0-1000mnVmin |
| roczny czas pracy: 7920h |
| Precyzja śledzenia cieczy: ± 2 mm |
| Standardowa cewka odbiorcza; <p700mrrp << p15CI0mnv <800 mm |
| Prędkość topnienia miedzi: 260 kg / h |
| Zużycie energii topienia miedzi: <350 kWh / lon |
| Formularz odbioru: dostosowanie automatyczne |
| Podejście napędzane płytą odbierającą: popychane przez pręt miedziany, ręczna regulacja |
| Materiał zasilający kawałek metokotworowej katody z miedzi elektrolitycznej zasilanej elektrycznym wciągnikiem |
| Podejście do góry: dHven przez silnik serwo AC, łańcuch transmisyjny napędzany jest przez bezbłędny synchroniczny mechanizm zębaty |
| Metoda mocowania pręta; zacisk ręczny |
| Interfejs obsługi: wyświetlanie daty, silnik seoo sterowany za pomocą ekranu dotykowego |
| Całkowita moc: 150 kW AC trójfazowy 380 V. |
Skład sprzętu
Płyta miedzi elektrolitycznej (miedź katodowa / złom miedzi 99,9%) - urządzenie ładujące (może się równać) - układ pieca (piec do topienia - magazyn przejściowy - piec trzymający) - formowanie krystalizacyjne maszyny do odlewania ciągłego ) - dragger - urządzenie prędkości - automatyczne nawijanie maszyna - na sprzedaż lub głębokie przetwarzanie
Schemat blokowy
Elektrolityczna płyta miedziana (99,9% złomu miedzi) jest łączona w piecach do topienia poprzez urządzenie ładujące (zgodnie z potrzebami użytkownika), (jeśli surowce nie są 1 # czerwoną miedzią, nasza firma może zaprojektować i zainstalować piec pogłosowy przed stopieniem piece do usuwania zanieczyszczeń miedzi). Miedziana płyta przez induktor typu W do cieczy, następnie płynnie przepływa z magazynu przejściowego do pieca do przetrzymywania, a następnie jest w stałym procesie redukcji przez powierzchnię pokrytą węglem drzewnym, w końcu jest szybko krystalizowana do odlewanego pręta miedzianego przez W tym samym czasie krystalizator zakładu wydobywającego metodą prętów miedzianych w górę odlany pręt miedziany jest okresowo odlewany w górę przez dwa wałki trakcyjne. Odlewany pręt miedziany przez maszynę ciągnącą i rama koła, przekładnia regulująca prędkość, a następnie automatyczna maszyna do wyginania do nawijania miedzianego pręta.
Nie | Imię | Quatity | Uwagi |
| 1 | Upcasting do topienia i przetrzymywania podwójnie połączonego pieca kombinowanego | 1 zestaw | |
Cewka pieca do topienia | 1 zestaw | ||
Płaszcz wodny pieca do topienia | 1 zestaw | ||
Rdzeń stalowy pieca do topienia | 1 zestaw | ||
Kanał do topienia pieca do topienia | 1 zestaw | ||
Trzymanie cewki pieca | 1 zestaw | ||
Płaszcz wodny utrzymujący piec | 1 zestaw | ||
Rdzeń stalowy pieca trzymającego | 1 zestaw | ||
Kanał do przetapiania pieca | 1 zestaw | ||
| 2) | Cegła ogniotrwała w piecu | 1 zestaw | |
Materiał do taranowania | 1 zestaw | ||
Wszystkie płyty z włókna ceramicznego (grubość 20 mm) | 1 zestaw | ||
Termopara do pomiaru temperatury | 1 zestaw | ||
Obudowy termopar | 1 zestaw | ||
Miernik poziomu cieczy miedzianej | 1 zestaw | ||
Piec do topienia i elektryczna szafa sterownicza | 1 zestaw | ||
| 3) | Maszyna do odlewania 10-pasmowego serwosterowania | 1 zestaw | |
Instytucje zorientowane liniowo | 1 zestaw | ||
Elektryczny układ sterowania PLC, silnik serwo | 1 zestaw | Moc silnika serwo: 4,4 kW Yaskawa, Japonia PLC: Mitsubishi, Japonia | |
Platforma do podnoszenia | 1 zestaw | ||
Platforma operacyjna upcastingu | 1 zestaw | ||
Liczniki operacji serwa | 1 zestaw | ||
| 4 | Ramka limitu upcastingu | 1 zestaw | |
| 5 | System dystrybucji wody chłodzącej do formy i pieca | 1 zestaw | |
Obejmują: Wyświetlacz temperatury, tabela temperatury wody, manometr hydrauliczny itp | |||
Rura obejściowa, zawory, | 1 zestaw | ||

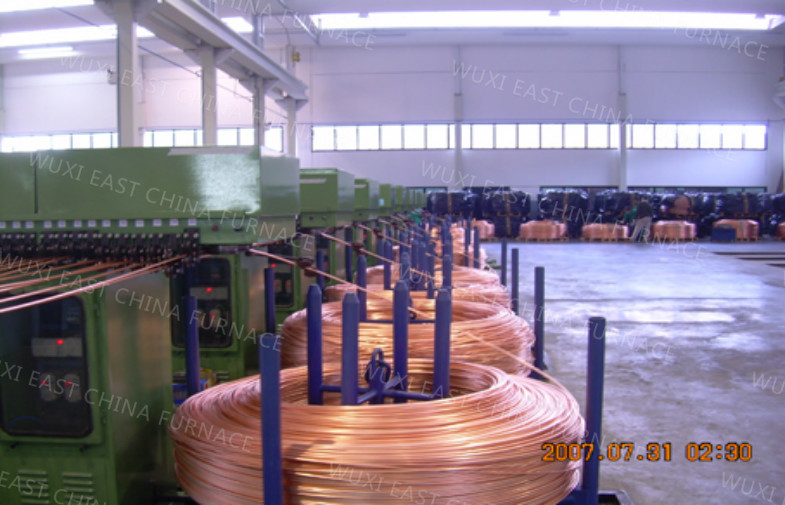

| 6 | Zwijarka częstotliwości z podwójnymi biegunami | 5 zestawów | Automatyczna konwersja częstotliwości |
W tym: obudowa zwijająca, wózek zwijający, stojak, sterownik, silnik konwersji częstotliwości, reduktor itp | |||
| 7 | Forma ciągłego upcastingu | 10set | |
Wsunąć manekin i głowę | |||
Matrycuje grafit | 30szt | ||
Grafitowe etui i płaszcz | 30szt | ||
Szybkie złącze | 15szt | ||
Wąż gumowy | 5 cewek | ||
| 8 | Materiał instalacyjny | 1 zestaw | |
Przewody, kable, linie sygnałowe |
