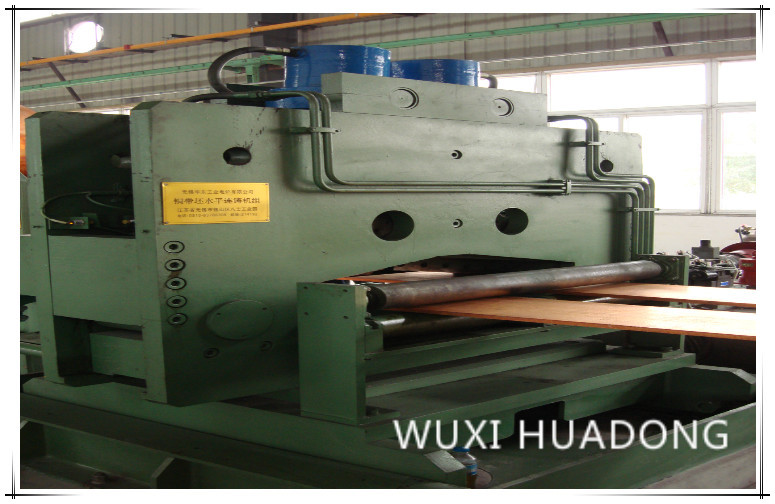

Maszyna do odlewania pasków miedzianych płyt Slab Ciągły Two Strand
SP SPECYFIKACJE
1. Rodzaje specyfikacji odlewów
* Różnorodność produkcji: cewki kęsowe ze stopu miedzi (cupronickel)
2. Specyfikacja cewki gotowego produktu
2.1 Liczba polan: 2 paski
2.2 Szerokość kęsa: 380 mm-500 mm
2.3 Grubość kęsa: 16–20 mm
2.4 Średnica wewnętrzna cewki: minimum-600–800 mm
2.5 Średnica zewnętrzna cewki: maksymalnie Φ1800 mm
2.6 Maksymalna waga cewki: maks .: 6000 kg
3. Wartość gwarancji różnicy grubości kęsa
3.1 Różnica grubości poprzecznej kęsa: ＜ 0,75 mm - 0,3 (po modyfikacji formy)
3.2 Wzdłużna różnica grubości kęsa: <0,3 mm (po modyfikacji formy)
3.3 Średnie zużycie energii do wytopu w piecu do wytapiania: 250–380 kWh ／ t
3.4 Średnie zużycie energii na zachowanie temperatury przez utrzymywanie pieca: 50–80 kWh / t
3.5 Maksymalna siła pchająca i ciągnąca: 50 kN
3.6 Zakres prędkości pchania i ciągnienia: 1,5-70 mm / sek
3.7 Średnia maksymalna prędkość rzucania: 300 mm ／ min
3.8 Maksymalna siła ścinania hydraulicznego ścinania: 600KN
3,9 Prędkość zwijania zwoju: 750 mm ／ min
Ⅱ . MIEDŹ CIĄGŁA LISTA PROCESÓW MASZYNY
| Nie. | Nazwa urządzenia | Jednostka | ILOŚĆ |
| 1 | Indukcyjny częstotliwościowy piec do wytopu (w tym wytapiacz i materiał budowlany okładziny) | zestaw | 1 |
| 2) | Żelazny rdzeń, płaszcz wodny i cewka pieca do wytapiania | zestaw | 1 |
| 3) | Tundish | zestaw | 1 |
| 4 | Indukcyjny piec trzymający częstotliwość liniową (w tym rowek do topienia i materiał budowlany okładziny) | zestaw | 1 |
| 5 | Żelazny rdzeń, płaszcz wodny i cewka pieca do przetrzymywania | zestaw | 1 |
| 6 | forma do budowania okładzin | zestaw | 1 |
| 7 | krystalizator | zestaw | 2) |
| 8 | forma grafitowa | zestaw | 1 |
| 9 | Uszczelniająca stalowa forma krystalizatora | zestaw | 1 |
| 10 | Manekin (wykonany ze stali nierdzewnej) | zestaw | 1 |
| 11 | Atrapa talerza | zestaw | 1 |
| 12 | Urządzenie do dystrybucji wody chłodzącej do krystalizatora | zestaw | 1 |
| 13 | Wtórne urządzenie chłodzące | zestaw | 1 |
| 14 | Maszyna do wypłaty | zestaw | 1 |
| 15 | Hydrauliczna nożyca podążająca | zestaw | 1 |
| 16 | Cewka bezrdzeniowa | zestaw | 2) |
| 17 | Kabel chłodzony wodą do pieca do wytapiania | zestaw | 1 |
| 18 | System hydrauliczny | Kompletny zestaw | 1 |
| 19 | Elektryczny układ sterowania | Kompletny zestaw | 1 |
| 20 | Transformator regulacyjny (bez obciążenia, stopniowany) do pieca do wytapiania | zestaw | 1 |
| 21 | Transformator regulacyjny (bez obciążenia, stopniowany) do przechowywania pieca | zestaw | 1 |
| 22 | Urządzenie do ochrony przed gazem | zestaw | 1 |
| 23 | Termometr temperatury powierzchni | zestaw | 1 |
| 24 | Specjalne narzędzia do agregatu maszynowego |
MA. GŁÓWNE PARAMETRY TECHNICZNE SPRZĘTU
| 1 | Piec do wytapiania: | |
| 1.1 | Całkowita pojemność pieca | 5.0 t |
| 1.2 | Efektywna pojemność pieca | 2,5 t |
| 1.3 | Napięcie w piecu | 380 V. |
| 1.4 | Moc pieca | 600 kW |
| 1.5 | Szybkość topnienia | 2 t / godz |
| 1.6 | Współczynnik mocy po kompensacji: | 0,95–1,0 |
| 1.7 | Liczba faz i tryb podłączenia induktora: | Jednofazowe połączenie szeregowe |
| 1.8 | Znamionowa pojemność transformatora: | Autotransformator chłodzony wodą 900KVA (linia wejściowa 380 V, trójfazowa, |
| 1.9 | tryb chłodzenia cewki: | Chłodzenie wodne |
| 1.10 | Zużycie wody chłodzącej: | 5m 3 ／ godz |
| 1.11 | Maksymalna temperatura pieca: | 1500 ℃ |
| 2) | Trzymanie sekcji pieca | |
| 2.1 | Efektywna pojemność pieca: | 4,0 t |
| 2.2 | Efektywna zdolność odlewania: | Mniej niż 85 dB |
| 2.3 | Napięcie znamionowe: | 380 V. |
| 2.4 | Moc znamionowa: | 250 kW |
| 2.5 | Znamionowa pojemność transformatora: | Autotransformator chłodzony wodą 400 kVA (Linia wejściowa 380 V, trójfazowa, stopniowa regulacja napięcia bez obciążenia). |
| 2.6 | Współczynnik mocy po kompensacji: | 0,95–1,0 |
| 2.7 | Precyzja kontroli temperatury: | ± 8 ℃ |
| 2.8 | Maksymalna temperatura pieca: | 1300 ℃ |
| 2.9 | Tryb chłodzenia cewki: | Chłodzenie wodne |
| 3) | Pleśń | |
| 3.1 | szerokość | 380–500 mm |
| 3.2 | grubość | 16-20 mm. |
| 3.3 | Materiał | Stal nierdzewna 1Cr18Ni9Ti, wyłożona tuleją miedzianą (wykonana z miedzi T2) |
| 4 | Wtórne urządzenie chłodzące | |
| 4.1 | Konsumpcja wody: | 3m³ godz |
| 4.2 | Ciśnienie wody: | 0,2-0,3 MPa |
| 5 | Maszyna do wypłaty | |
| 5.1 | Maksymalna siła pchająca i ciągnąca: | 50KN |
| 5.2 | Prędkość: | Prędkość: |
| 5.3 | Minimalny zakres skoku: | 0,1 mm |
| 5.4 | Najkrótszy czas czuwania | 0,01 S. |
| 5.5 | Silnik serwo AC: | Silnik Siemens (11 kW) |
| 5.6 | Znamionowa prędkość obrotowa silnika: | 3000r / min |
| 5.7 | Statyczny moment obrotowy: | △ Tw = 60 000 Mo (przy 60) 70 N-M |
| 6 | Hydrauliczne nożyce górne dwuwarstwowe: | |
| 6.1 | Siły ścinające: | 600KN |
| 6.2 | grubość ścinania: | 20mm |
| 6.3 | Szerokość ścinania: | 500 mm |
| 6.4 | Szybkość ścinania: | 0-5 mm / s |
| 6.5 | Udar ścinający: | 80mm |
| 6.6 | Maksymalny skok kontrolny maszyny ścinającej: | 200 mm |
| 7 | Jednostka zwijarki | |
| 7.1 | Moc: | 5,5 kW |
| 7.2 | Prędkość obrotowa: | 1420r / min |
| 7.3 | Skok przesunięcia zwoju: | 800 mm |
| 8 | Stacja hydrauliczna | |
| 8.1 | Moc silnika stacji hydraulicznej do pieca do wytapiania i pieca do przetrzymywania: | 2 × 7,5 kW |
| 8.2 | Moc silnika stacji hydraulicznej dla maszyny wyciągającej: | 2 × 7,5 kW |
| 8.3 | Moc silnika pompy hydraulicznej do nożyc górnych: | 2 × 11 kW |
| 8.4 | Moc silnika pompy hydraulicznej do zwijacza: | 2 × 7,5 kW |
Ⅵ. SERWIS POGWARANCYJNY
1. Korpus urządzenia będzie objęty roczną bezpłatną gwarancją, a specjalne komponenty
