WYPOSAŻENIE GORĄCEJ MŁYNKI W ROLKACH
Zaprojektować podstawę
1 Specyfikacja surowca: 100 × 100 × 2000mm
2 Ostateczne specyfikacje produktów: deform10 ~ Φ28mm walcowanego na gorąco zdeformowanego pręta,
przycięte na długość 12m
3 Godzinne wyjście: 10 t / h
Konfiguracja walcarki i walcarki
1 Typ układu walcarki przyjmuje charakter półciągły.
2 Aby rzucić min. Przekrój Φ 10mm zdeformowany pręt oparty na 75 × 75mm
kęsy, przełęcz jest 15.
3 Dostosuj typ "jeden stoisko", aby stopniowo zmniejszać liczbę stopni.

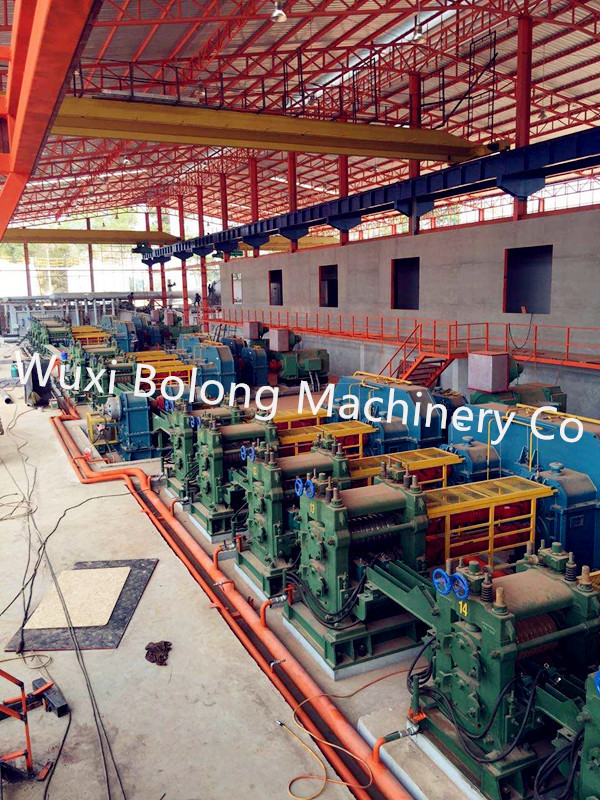

4 Na całej linii produkcyjnej znajduje się łącznie 11 stanowisk walcowni,
w tym walcarka do walcowania Φ400 × 1, walcarka pośrednia ×300 × 6
oraz finishing300 × 2 × 2 walcowni wykańczającej.
5 Napęd walcarki: rough400 × 1 walcownia walcownicza to silnik prądu przemiennego. Φ300 × 6
walcarka pośrednia to "jeden silnik prądu przemiennego napędza sześć".
walcarka wykańczająca to "jeden napęd DC dwa"
Φ300 × 2 × 2
6 Najwyższa prędkość toczenia produktów końcowych to roll Φ10mm
zdeformowany pasek wynosi 8 m / s.
Charakterystyka urządzenia
1. Stanowisko walcarki przyjmuje typ naprężony. Ten typ jest wysoki
sztywność i łatwa do wymiany rolka.
2. Prowadzenie walcowni stosuje reduktor i przyjmuje dupleks
dwupoziomowa, zjednoczona skrzynia biegów. Ten typ ma następującą zaletę:
niska waga, mała objętość, ekonomiczne zajmowanie miejsca, niski koszt i inne
Materiał wału przekładni: 42CrMo kuty, Koło zębate ZG35CrMo,
pudełko ma części strukturalne.
3. Wprowadzanie chłodziwa przyjmuje się bez pneumatycznego stołu obrotowego
wprowadzanie typu, który ma zaletę lekkiego sprzętu, prosty, niski
koszt i łatwa konserwacja w porównaniu z wprowadzaniem płyt typu fartuch
urządzenie.
4. Przyjąć ścinanie końcowe i wielokrotne ścinanie w locie
Pneumatyczne sterowanie częstotliwością sprzęgła, obrotowe. Ten typ
Latanie ścinaniem ma tę zaletę, że ma małą moc silnika, prostą elektryczną
kontrola i niskie inwestycje w porównaniu ze ślizgami latania start-stop.
5. Łączenie w wiązki przyjmuje kombinację pneumatyczną mechaniczną
automatyczna, a materiał do łączenia w wiązki to drążek Φ6.5mm.
Lista wyposażenia procesowego
| Nie | Nazwa sprzętu | Ilość | Jednostka waga (t) | Całkowity waga (t) | Główne wyniki |
| 1 | Uchwyt do grupowania | 1 zestaw | 5 | 5 | Typ: popychacz sztaplarki hydraulicznej grupowanie Wspornik przechowywany kęs max. Ilość: 40 sztuk Wspornik przechowywany kęs max. Waga: 3,5 tony Popychacz kęsów: Ciąg: 25KN Prędkość pchania: do przodu 0,05 m / s, do tyłu 0.1m / s Skok: 1350 mm |
| 2 | Stół rolkowy do ładowania pieca | 2 Grupa s | 4.8 | 9.6 | Typ: jazda centralna, odwracalny Wałek: φ240 × 650mm Rozstaw rolek: 890 mm Prędkość liniowa walca powierzchnia: 1m / s Silnik napędowy: AC15KW |
| 3 | Popychacz kęsów | 1 zestaw | 3.5 | 3.5 | Typ: popychacz sztaplarki hydraulicznej Ciąg: 100KN Skok: 650 mm Prędkość pchania: do przodu 0,05 m / s, do tyłu 0.1m / s Cylinder hydrauliczny: φ 150 / φ 105 mm Ciśnienie systemu: 10 MPa Ciśnienie robocze oleju: 6,3 MPa |
| 4 | Bufor | 1 zestaw | 0,5 | 0,5 | Typ: bufor sprężynowy |
| 5 | Uchwyt do karmienia | 1 zestaw | 1 | 1 | Typ: część strukturalna |
| 6 | Wyładuj maszynę | 1 zestaw | 5 | 5 | Typ: poziomy ruchomy łańcuch samochodu Ciąg: 0,2KN Prędkość przesuwania: 0,875 m / s Skok: 4000 mm Silnik napędowy: AC7.5KW |
| 7 | Wypuść wałek stół | 2 Grupa s | 4 | 8 | Typ: jazda centralna, odwracalna Wałek: φ240 × 600mm Rozstaw rolek: 1000 mm Prędkość liniowa walca powierzchnia: 2m / s Silnik napędowy: AC7.5KW |
| 8 | Roboczy rolkowy stół przed maszyną | 1 grupa | 8 | 8 | Typ: jazda centralna, odwracalna Wałek: φ240 × 900mm Rozstaw rolek: 1000 mm Prędkość liniowa walca powierzchnia: 2,6 m / s Silnik napędowy: AC15KW |
| 9 | Φ400 walcowanie zgrubne młyn | 1 stoisko | 60 | 60 | Typ stojaka: trójwarstwowy z naprężeniem wstępnym Wałek: φ400-φ350 × 800mm Maksymalne otwarcie rolki: 50 mm Max. Siła toczenia: 1000KN Max. Moment obrotowy toczenia: 30 × 2KN.m Koło zamachowe: φ1800mm Silnik główny: AC800Kw |
| 10 | Walec dwuwarstwowy stół | 1 zestaw | 10 | 10 | |
| 11 | Wałek pośredni stół | 1 Grupa | 5 | 5 | Typ: jazda centralna, odwracalny Wałek: φ200 × 700mm Rozstaw rolek: 1000 mm Prędkość liniowa walca powierzchnia: 2,6 m / s Silnik napędowy: AC7.5KW |
| 12 | 1 # przycinanie końca latające ścinanie | 1 zestaw | 8 | 8 | Typ: sprzęgło pneumatyczne, Częstotliwość sterowania prędkością, obrotowa rodzaj Cięcie max. Przekrój: 1500 mm² Temperatura cięcia ≥850 ℃ Silnik napędowy: YTSZ30KW |
| 13 | Φ300 × 6 pośredni ciągłe zwijanie grupa młynarska | 1 stoisko | 80 | 90 | Typ stoiska: wstępnie zestrojony na dwie rolki Wałek: φ330-φ280 × 600mm Wałek max. Otwór: 30 mm Max. Siła toczenia: 600KN Max. Moment obrotowy toczenia: 15 × 2KN.m Silnik główny: AC630Kw |
| 14 | Przekaźnik | 4 zestawy | 1.5 | 6 | Typ: część strukturalna |
| 15 | Φ300 × 2 wykończenie ciągłe zwijanie młyn | 2 Grupa s | 20 | 40 | Typ stoiska: typ wstępnie naprężony Wałek: φ330-φ280 × 600mm Wałek max. Otwór: 20 mm Max. Siła toczenia: 250KN Max. Moment obrotowy toczenia: 4,5 × 2KN.m Silnik główny: DC450Kw |
| 16 | 2 # przycinanie końca latające ścinanie | 1 zestaw | 8 | 8 | Typ: sprzęgło pneumatyczne, częstotliwość kontroli prędkości obrotowej Cięcie max. Przekrój: 250 mm² Temperatura cięcia ≥850 ℃ Silnik napędowy: YTSZ30KW |
| 17 | Pętla pionowa | 1 zestaw | Typ: pneumatyczna pętla w górę iw dół Wysokość początku pętli: 320 mm | ||
| 18 | Pozostało ciepło leczenie po maszyna do zwijania | 1 zestaw | 2.5 | 2.5 | |
| 19 | Rolka dociskowa | Typ: zacisk pneumatyczny, prędkość kontroli prędkości Wałek: φ240 × 60mm Prędkość liniowa powierzchni rolek: 4,5 ~ 9 m / s | |||
| 20 | Nożyce latające o wielu długościach | 1 zestaw | 8 | 8 | Typ: sprzęgło pneumatyczne, częstotliwość kontroli prędkości obrotowej Cięcie max. Przekrój: 150 mm Temperatura cięcia: ≥600 ℃ Silnik napędowy: YTSZ 37Kw |
| 21 | Rolka dociskająca koniec | 2 zestawy | 2.5 | 5 | Typ: pneumatyczne mocowanie, częstotliwość kontroli prędkości Wałek: φ240 × 60mm Prędkość liniowa powierzchni walca: 4,5 ~ 8 m / s Silnik napędowy: YTSZ11KW |
| 22 | Łóżko chłodzące wprowadzanie urządzenia | 1 zestaw | 35 | 35 | Typ: nierolkowy pneumatyczny stół wstępowanie Czas trwania: 1,5 s / czas |
| 23 | Łóżko chłodzące | Wpisz: krok po kroku Powierzchnia skuteczna: 4,5 × 42m² Rozstaw przekładni: 90 mm Naprawiono odstęp między narzędziami: 500 mm Ruchomy odstęp między narzędziami: 500 mm Czas trwania kroku: 2s / czas Silnik napędowy: AC55Kw | |||
| 24 | Urządzenie wyrównujące | 1 zestaw | 3.5 | 3.5 | Typ: pojedyncza jazda łańcuchowa Wałek: φ100 × 400mm Prędkość liniowa powierzchni rolek: 0,2 m / s Silnik napędowy: AC1,5KW |
| 25 | Urządzenie wyjściowe łóżka chłodzącego | 1 zestaw | 30 | 30 | Typ: hydrauliczne poprzeczne wsparcie typu Obrotowy czas trwania: 6 s / czas |
| 26 | Stół rolkowy z wysuwanym stołem chłodzącym | 5 grup | 2 | 10 | Typ: centralna jazda pasem Wałek: φ200 × 700mm Rozstaw rolek: 1000 mm Prędkość liniowa powierzchni rolek: 2,5 m / s Silnik napędowy: AC7.5KW |
| 27 | Maszyna do cięcia produktu końcowego | 1 zestaw | 10 | 10 | Typ: górny typ cięcia nożyce hydrauliczne Produkt finalny Siła cięcia: 1600KN Szerokość ostrza: 800 mm Otwór ostrza: 160 mm Czasy cięcia: 6 razy / min |
| 28 | Stół rolkowy po tnący | 1 grupa | 5 | 5 | Typ: centralna jazda pasem Wałek: φ200 × 700mm Rozstaw rolek: 1000 mm Prędkość liniowa powierzchni rolek: 2,5 m / s Silnik napędowy: AC7.5KW |
| 29 | Cięcie na długość przegroda | 1 zestaw | 0,2 | 0,2 | Typ: podnoszenie pneumatyczne Otwór przegrody: 150 mm |
| 30 | Transfer do baru uruchomienie maszyny stolik rolkowy | 1 grupa | 6 | 6 | Typ: centralna jazda pasem Wałek: φ200 × 700mm Rozstaw rolek: 1000 mm Prędkość liniowa powierzchni rolek: 2,5 m / s Silnik napędowy: AC7.5KW |
| 31 | Transfer do baru maszyna | 1 zestaw | 5 | 5 | Typ: podnoszenie pneumatyczne, łańcuchowy pasek transferu Skok łańcucha: 38,1 mm Rozstaw łańcucha: 1600 mm Prędkość przesyłu: 0,6 m / s Silnik napędowy: AC11Kw |
| 32 | Urządzenie do wyrównania kolekcji | 1 zestaw | 0,275 | 0,275 | Typ: pneumatyczna płyta dociskowa rodzaj |
| 33 | Urządzenie do zbierania | 1 zestaw | 2.5 | 2.5 | Typ: rotacyjny dwukanałowy Waga kolekcji: 3500 kg Zmiana kanału obrotowego czas trwania: 6,8 s Silnik napędowy: AC7.5KW |
| 34 | Pobranie kolekcji stolik rolkowy | 1 grupa | 4.5 | 4.5 | Typ: scentralizowana jazda łańcuchowa Wałek: φ200 × 400mm Rozstaw rolek: 800 mm Prędkość liniowa walca powierzchnia: 0,52 m / s Silnik napędowy: AC7.5KW |
| 35 | Maszyna do wiązania | 1 grupa | 4 | 4 | Typ: pneumatyczne podnoszenie i spadające, rotacja mechaniczna typu zjednoczonego Łączenie maks. Średnica zewnętrzna: 350 mm Wiązanie jednej paczki: 8s Silnik napędowy: AC1,5KW |
| 36 | Maszyna do wiązania wysuwany stół rolkowy | 1 zestaw | 3 | 3 | Typ: scentralizowana jazda łańcuchowa Wałek: φ200 × 400mm Rozstaw rolek: 1000 mm Prędkość liniowa powierzchni walca: 0,52 m / s Silnik napędowy: AC7.5KW |
To jest plan naszego klienta, zgodnie z konkretnymi wymaganiami zaprojektujemy i wyprodukujemy walcownię gorącą.
