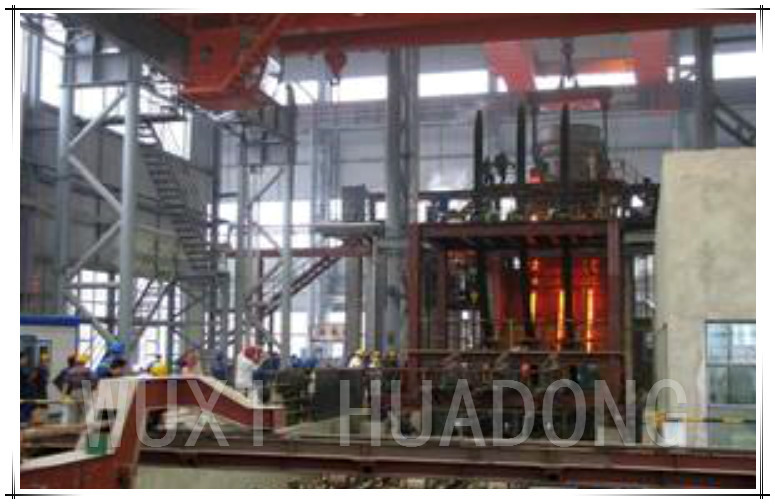

Wysokowydajna maszyna do ciągłego odlewania kęsów stalowych 100 mm × 100 mm
Kęsy Maszyna do ciągłego odlewania Standardowy zakres dostawy
| Część mechaniczna | |
| 1 | Wieżyczka kadzi / ruchomy wóz kadzi / stałe wsparcie kadzi (ustalane przez klientów) |
| 2) | Tundish |
| 3) | Tundish car |
| 4 | Pleśń |
| 5 | Urządzenie do wibracji pleśni |
| 6 | Wibracyjne urządzenie napędowe |
| 7 | Pokrywa ochronna urządzenia wibracyjnego |
| 8 | Rama natryskowa chłodnic wtórnych |
| 9 | Wtórne chłodzenie rurki natryskowej |
| 10 | Dysza rozpylająca do wtórnej wody chłodzącej |
| 11 | Wspieraj urządzenie rolkowe do chłodzenia wtórnego i trzeciego |
| 12 | Prostownica do wyciągania |
| 13 | Urządzenie transmisyjne do maszyny do prostowania wypłat |
| 14 | złącze uniwersalne |
| 15 | Sztywny manekin |
| 16 | Urządzenie do przechowywania manekinów |
| 17 | Rolka prowadząca do urządzenia do przechowywania manekinów |
| 18 | Stół rolkowy do dostawy kęsów |
| 19 | Hydrauliczny popychacz kęsów |
| 20 | Platforma do odbioru kęsów |
| 21 | Maszyna do cięcia płomieniem / nożyce hydrauliczne (określone przez klientów) |
| System kontroli elektryki | |
| 23 | System kontroli wibracji pleśni |
| 24 | System sterowania prostownicą do wyciągania |
| 25 | Skuteczny system kontroli manekina |
| 28 | System sterowania dla stołu rolkowego do dostarczania polan |
| 29 | System kontroli kęsa |
| 30 | Układ sterowania dla centralnej stacji hydraulicznej |
| Stalowa konstrukcja | |
| 31 | Główna platforma odlewnicza |
| 32 | Platforma odlewnicza |
| 33 | Platforma do przechowywania manekinów |
| System pomocniczy | |
| 34 | System hydrauliczny |
| 35 | Urządzenie rozładowujące dla pary chłodzącej wtórnie |
| 36 | Układ sterowania dla wtórnej wody chłodzącej |
| 37 | Zawieszona skrzynka operacyjna dla części prostującej wycofanie |
| 38 | Specjalna konfiguracja może być zapewniona zgodnie z wymaganiami klientów |
Wprowadzenie
Ta maszyna do ciągłego odlewania została zaprojektowana i wyprodukowana zgodnie z życzeniem użytkownika i służy do ciągłego odlewania kęsa kwadratowego, którego przekrój wynosi 150 × 150 mm i długości 6 m / 12 m, obsługiwany przez automatyczny system sterowania. Możemy zapewnić jednożyłowe, podwójne i wielożyłowe CCM, a także prostownicę, automat do cięcia, chłodzenie kęsów, rozlewacz kęsów, rozlewacz stopionej stali i inne urządzenia pomocnicze i urządzenia, takie jak system uzdatniania miękkiej wody i system chłodzenia wodą. Jesteśmy również dostawcą propozycji projektów pod klucz .
Pozycja | R2.5M | R4M | R5,25M | R6M |
|---|---|---|---|---|
Tryb | Płynna regulacja pełnego łuku | |||
| Promień łuku (m) | 2.5 | 4 | 5.25 | 6 |
| Numer nici | 1 | 1 | 1,2 | 2,3,4 |
| Roczna produktywność (T / Y) | 20000–40000 | 30000–50000 | 80000-120000 | 150000-200000 |
| Odlew sekcji (mm 2 ) | 60 × 60 70 × 70 | 80 × 80 100 × 100 | 100 × 100 120 × 120 | 120 × 120 150 × 150 |
| Długość kabla (m) | 10 | 10 | 10–15 | 20 |
| Długość znamionowa (m) | 3-6 | 3-6 | 3-8 | 3-9 |
| Odlew lany (m / min) | 1.2 | 1.8 | 2-3 | 2.5 |
| Maksymalna prędkość (m / min) | 2) | 2.5 | 3-4 | 4 |
| Sztabka prowadząca | Słup prowadzący sztywności | |||
| Wysokość maszyny (m) | 5 | 7 | 8 | 8 |
| Powierzchnia podłogi (m 2 ) | 4 * 20 | 5 * 20 | 8 * 25 | 10 * 38 |
| Moc znamionowa (kW) | 50 | 37 + 60 (pompa wody) | 200 | 250 |
| Pobór mocy (kWh / t) | 5 | 5 | 10–15 | 15 |
