Ciągła maszyna odlewnicza PLC Control Slab, automatyczny odlew miedziany
1KPL
MOQ
negotiation
Cena £
PLC Control Slab Continuous Casting Machine , Automatic Copper  Bloom Caster
cechy Galeria opis produktu Poprosić o wycenę
cechy
Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: Jingjie
Orzecznictwo: ISO/CE
Numer modelu: GVT
High Light:

kółka

,

maszyny ccm

Zapłata
Szczegóły pakowania: Pakowany w drewnianą skrzynkę do pakowania zewnętrznego
Czas dostawy: 30-45 dni roboczych po otrzymaniu płatności
Zasady płatności: T/T lub l/c
Możliwość Supply: 10 zestawów miesięcznie
specyfikacje
Rodzaj wyposażenia: Poziome
Tryb produkcji: płyta, płyta, arkusz
Materiał produktu: Czerwona miedź, mosiądz, brąz
Grubość produktu: (80–300) mm
Szerokość produktu: (420-- 1200) mm
Produkcja: 5TONS
Gwarancja: 12 miesięcy
Po sprzedaży usługi: Wyślij inżynierów za morze
opis produktu
Automatyczne sterowanie PLC Slab Continuous Casting Machine, dostawca miedzi Bloom Caster w Chinach

Ⅰ. Dane techniczne:

1. Rodzaje specyfikacji odlewów

* Czerwona miedź, mosiądz, brąz

1.1 Puste kęsy (w kształcie tuby)

za. Zakres grubości * zakres szerokości (80--300) * (420-- 1200) mm 1,2 Puste kęsy (w kształcie tuby)

b. Długość Do ustalenia zgodnie z wymaganiami klientów

do. Liczba linii produkcyjnych Do ustalenia według sekcji i produkcji

1.2 Kęsy okrągłe

za. Zakres średnic Φ (80--350) mm

b. Długość Do ustalenia zgodnie z wymaganiami klientów

do. Liczba linii produkcyjnych Do ustalenia według sekcji i produkcji

Decyzję należy podejmować zgodnie z wymaganiami klientów w sekcjach o kształcie zbliżonym do sieci

Example Przykład programu

1. Specyfikacja kęsów

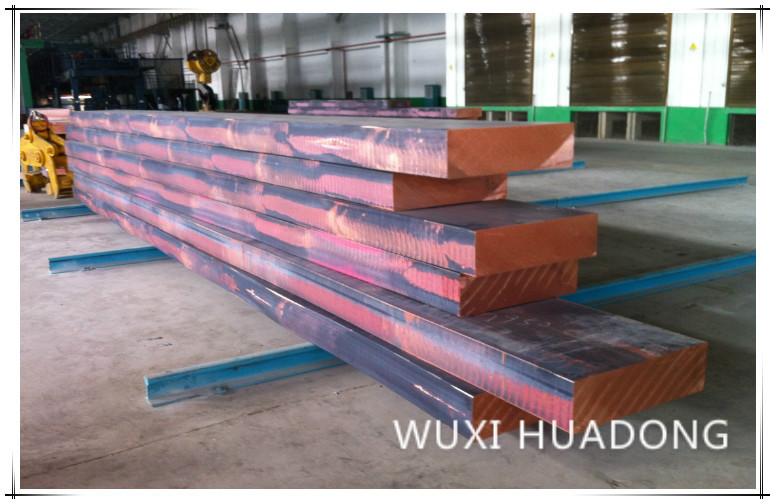

Zakres grubości * zakres szerokości (80--300) * (420-- 1200) mm

2. Efektywna masa odlewu: ≥ 5t

3. Powierzchnia pieca do topienia (w tym pieca): 5000 * 7000 mm
4. Wysokość platformy: 2500 mm
5. Maszyna do odlewania ołowiu obejmuje obszar: 4000 * 2500 mm
6. Szerokość otworów odlewniczych: 2500 x 2500 x głębokość 6000 mm
7. Woda chłodząca piec: 15 m3 / h
8. Woda chłodząca pleśń: 12 m3 / h

Ⅲ. Skład sprzętu:

Piec do topienia, wózek urządzenia do formowania i forma, maszyna do odlewania półciągłego drutu walcowanego (zwana dalej maszyną odlewniczą z przewodnikiem), układ chłodzenia wodą, układ hydrauliczny, elektryczny układ sterowania, specjalne oprzyrządowanie.

1.1 Piec do topienia

Piec do topienia jest pierwszym podstawowym urządzeniem na linii produkcyjnej, ma dużą pojemność, wysokie wymagania energetyczne. Następujące cechy pieca.

1.1.1 Pionowy korpus pieca w kształcie beczki z prostym piecem murowanym, karmieniem, pokrywaniem, czyszczeniem i innymi operacjami. Zalety wygodnych materiałów budowlanych, niewielkiej powierzchni użytkowej, niskiego promieniowania cieplnego powierzchni i niskiego zużycia energii itp.

1.1.2 Za pomocą rowka do topienia strumieniowego typu „W” zmniejsz różnicę temperatur stopu;
3 zastosowanie kanału chłodzenia wodą może być rozładowanym czujnikiem, poprawiającym kompatybilność komponentu

1.1.3 Korzystanie z kanału chłodzenia wodą może być rozładowanym czujnikiem, poprawiającym kompatybilność komponentu;

1.1.4 Piec przechylny i pokrywa pieca działają na zasadzie ciśnienia hydraulicznego, równowagi operacyjnej i niezawodnej konstrukcji;

1.1.5 Prostokątne ujście, dla katody 1100 x 900 mm surowiec miedziowy nie może ciąć
Cięte, całe karmienie;

1.1.6 Materiały ogniotrwałe do pieca wykorzystali markowi producenci do dostarczenia wysokiej jakości pieca indukcyjnego.

1.1.7 Parametry techniczne
1.2.1 Udźwig znamionowy: 2,5t

1.2.2 Maksymalna pojemność: 3,5 t
1.2.3 Moc znamionowa: 600 kW

1.2.4 Napięcie znamionowe: 600 V.
1.2.5 Szybkość topnienia: 2,2 t / h

1.2.6 Zużycie energii: mniej niż 280 kWh / t
1.2.7 Temperatura pracy: 1250

1.2.8 Zużycie wody chłodzącej: 4 ~ 5m³ / h

1.2 Maszyna do odlewania ołowiu

1.2.1 Parametry techniczne :
1.2.1.1 Maksymalna nośność większa niż lub równa 10 ton

1.2.1.2 Efektywna nośność:> 6t
1.2.1.3 Długość pręta śrubowego: 7800 mm

1.2.1.4 Średnica ślimaka: Tr220 * 18 mm
1.2.1.5 Długość pręta: 7500 mm

1.2.1.6 Średnica pręta: średnica 315 mm
1.2.1.7 Maksymalny skok roboczy: 6500 mm
1.2.1.8 Silnik napędowy: synchroniczny silnik serwo AC,

1.2.1.9 Moc silnika napędowego: 7,5 kW.
1.2.1.10 Prędkość odlewania ołowiu: 0 ~ 320 mm / min,

1.2.1.11 Bezstopniowa regulacja
1.2.1.12 Szybka prędkość powrotu: ponad 500 mm / min
1.2.1.13 Smarowanie jedwabiu: Przepływ nominalny 50 ml / min,

1.2.1.14 Ciśnienie nominalne 20MPa

1.3 Wózek na pleśń
Wagon krystalizatora do stałego urządzenia krystalicznego, może on boczny ruch w celu załadunku i rozładunku formy, prowadzić i odlewać głowicę oraz podnoszenie wlewka, wózek formy ma urządzenie pozycjonujące i blokujące, dzięki czemu samochód może mocno w pozycji odlewu ołowianego samochodem, aby wymienić panel reliefowy, może dostosować się do różnych specyfikacji i liczby przepływu krystalizatora. Konfiguracja urządzenia napędowego z silnikiem wibracyjnym z konwersją częstotliwości, jego moc wynosi 2,2 kW, częstotliwość drgań wynosi 0 ~ 160 razy / min, amplituda wynosi 0 ~ 12 mm.

1.4 Pleśń
Wewnętrzna ściana materiałów krystalizacyjnych na miedź (również przez przyjęcie zasobów produkcyjnych, cyrkonu i miedzi), zestaw impregnowany grafitem sprzyja poprawie jakości powierzchni. Oprócz konwencjonalnych metod, zasadę ciągłego odlewania stali można wyciągnąć z zastosowania formy chłodzącej o dużej prędkości typu wąskiej szczeliny, aby ułatwić skuteczne uniknięcie częściowego wrzenia wody chłodzącej.
Parametr techniczny:
Ciśnienie wody chłodzącej: 0,05 ~ 0,15 MPa zużycie wody chłodzącej: 80 ~ 100m³ / h

1.5 Osłona atmosfery ochronnej
Osłona atmosfery ochronnej może przechodzić przez gazowy środek ochronny (gaz przemysłowy) w celu ochrony poziomu cieczy wewnątrz krystalizatora, zmniejszenia wad żużlu tlenkowego.

1.6 System chłodzenia wodą
System chłodzenia wodą jest stosowany głównie do chłodzenia wyposażenia linii produkcyjnej, mianowicie osłony czujnika, cewki, płaszcza wodnego, kabla chłodzonego wodą, transformatora, reaktora równowagi fazowej; składa się z dystrybutora wody, kolektora wody powrotnej i powiązanych rurociągów, zaworów i innych, w tym typu powrotu może być pod ciśnieniem i dwóch rodzajów ciśnienia dla wybranej Strony; posiada funkcje takie jak ciśnienie wody, wyświetlanie temperatury wody powrotnej, sterowanie i alarm, blokada.
Parametr techniczny:
1.6.1 Ciśnienie wlotowe: 0,3 ~ 0,4 MPa,

1.6.2 Temperatura na wlocie: 5 ~ 45 stopni,

1.6.3 Zużycie wody: 18 ~ 20 t / h
1.6.4 Temperatura na wylocie: mniej niż 55 ℃,

1.6.5 Pozwolenie na wzrost temperatury: mniej niż 20 ℃ (przy maksymalnej temperaturze na wlocie),
1.6.6 Twardość całkowita (CAO): mniej niż 10 mg równoważnika / L,

1.6.7 Wodoodporność: powyżej 2000 / cm.

1.7 Układ hydrauliczny
Układ hydrauliczny do podnoszenia przechylania podnoszenia pieca, otwartą i zamkniętą pokrywą pieca i pieca do nalewania izolacji przed i po chodzeniu, podnoszeniu i zrzucaniu, otwieraniu i zamykaniu pokrywy, przyjmuje scentralizowaną stację hydrauliczną ciśnienia zasilania cieczą, sterowanie zaworem elektrohydraulicznym.
Podstawowe parametry: zbiornik oleju (wygląd): 1300 * 900 * 700 mm (stal nierdzewna)
Efektywna pojemność: 600 L.
Znamionowe ciśnienie robocze: 16 MP
Nominalne natężenie przepływu: 40 l / min
Silnik pompy olejowej: 15 kW * 2 (jedno użycie, jedno czuwanie)

1.8 Elektroniczny układ sterowania
Elektryczny układ sterowania urządzenia to odpowiednio sterowany piec do topienia, maszyna do odlewania ołowiu, układ chłodzenia wodą, układ hydrauliczny, nasza firma zapewnia dojrzałe i stabilne elektryczne urządzenia sterujące do wykonania niezbędnych funkcji operacyjnych zgodnie z wymaganiami produkcji każdego ogniwa, sterowanie systemy i komponenty elektryczne stosowane we wszystkich krajowych i zagranicznych znanych producentach oryginalnego produktu i pozostawiały pewien margines pojemności, aby zapewnić niezawodność i możliwość zastosowania sprzętu. Pomiędzy nimi:
Serwo maszyny odlewniczej prowadzonej przez importowane marki (japoński system serwomechanizmu Yaskawa 7,5 kW) o wysokim momencie obrotowym.

Ⅲ. Lista elementów wyposażenia Linia do pionowego ciągłego odlewania półwyrobów okrągłych

Nie. Nazwa i specyfikacja sprzętu Jednostka Ilość Uwagi
1 Pół-ciągły piec odlewniczy zestaw 1 600 kW
2) Maszyna do odlewania półciągłego drutu 5T zestaw 1
3) Wózek do formowania zestaw 1
4 Pleśń zestaw 1
5 System transmisji maszyny odlewniczej zestaw 1
6 System zasilania maszyny odlewniczej zestaw 1
7 Manekinowa głowica formy zestaw 1
8 System kontroli długości zestaw 1
9 Dystrybutor wody chłodzącej zestaw 1
10 System hydrauliczny zestaw 1

11 System sterowania elektrycznego et 1

Ⅳ. Data dostarczenia:

Dostawa w ciągu 80 dni po wejściu w życie umowy.

. Serwis pogwarancyjny

1. Główna część urządzenia będzie objęta roczną bezpłatną gwarancją, a specjalne elementy zostaną omówione osobno;

2. W okresie próbnej produkcji (w ciągu 3 miesięcy po zakończeniu rozruchu sprzętu) nasza firma wyśle ​​profesjonalnego technika do serwisu;

W okresie gwarancyjnym, jeśli usterka wystąpi z powodu problemu z jakością, nasza firma wyśle ​​personel na stronę, aby rozwiązać problem w ciągu 72 godzin od otrzymania powiadomienia;

Po upływie okresu gwarancyjnego sprzętu nasza firma zaoferuje skuteczne rozwiązania w ciągu 24 godzin od otrzymania powiadomienia i wyśle ​​personel do prac konserwacyjnych, jeśli użytkownik nie rozwiąże problemu, obciążając jedynie koszty.

W celu corocznego przeglądu sprzętu nasza firma wyśle ​​profesjonalnego technika, aby dołączył do użytkowników w celu opracowania planu naprawy, bezpłatnie;

W okresie gwarancyjnym nasza firma może wysłać profesjonalnego technika na miejsce, aby sprawdzić stan działania sprzętu i zapewnić serwis w terenie.

Po upływie okresu gwarancji urządzenia raz na pół roku można dokonać jednej wizyty powrotnej na zaproszenie.

3. Jeśli nasza firma posiada punkty innowacji i ulepszeń lub konstruktywne sugestie dotyczące podobnych urządzeń, poinformujemy o tym użytkownika na czas.
