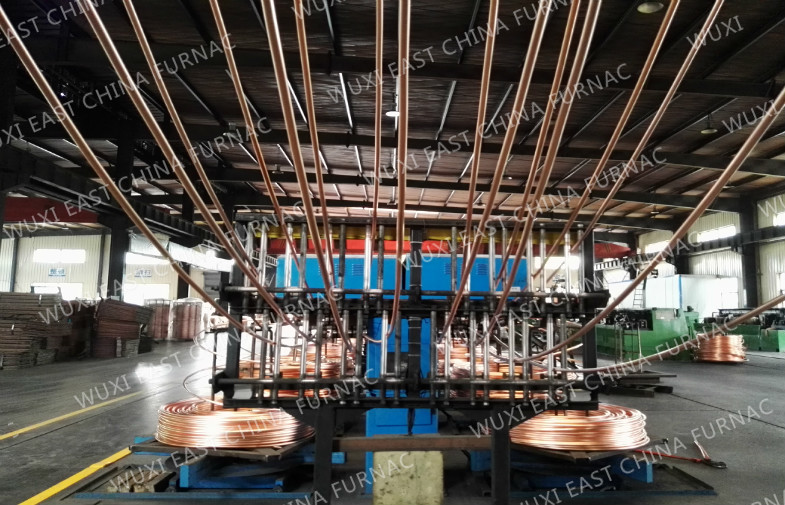

Copper Rod D17mm-D30 Upcasting W górę Ciągłe urządzenie odlewnicze Rocznie 10000MT
Ta ciągła linia odlewnicza używana jest głównie do produkcji jasnego beztlenowego pręta miedzianego, płaskiego pręta miedzianego i taśmy miedzianej.
Główne parametry techniczne maszyny
a) Roczna zdolność produkcyjna: około 10000t (przy produkcji prętów miedzianych pod pełnym obciążeniem przy użyciu miedzianej płyty katodowej)
b) Konstrukcja pieca: piec kombinowany 210KW + 210KW + 210KW
c) Liczba prętów odlewniczych: 20 prętów
d) Średnica pręta odlewniczego: φ8 mm
e) Prędkość upcastingu: 0 ~ 2400 mm / min
f) Roczne godziny pracy: 8000 godzin
g) Dokładność śledzenia poziomu cieczy: ± 2 mm
h) Specyfikacja odbicia: φ700 mm × φ1500 mm
i) Forma zwijania: automatyczna regulacja krzywizny
j) Szybkość topnienia miedzi: powyżej 1500 kg / h
k) Pobór mocy pręta miedzianego na tonę: ~ 400 kWh (przy produkcji prętów miedzianych pod pełnym obciążeniem przy użyciu miedzianej płyty katodowej)

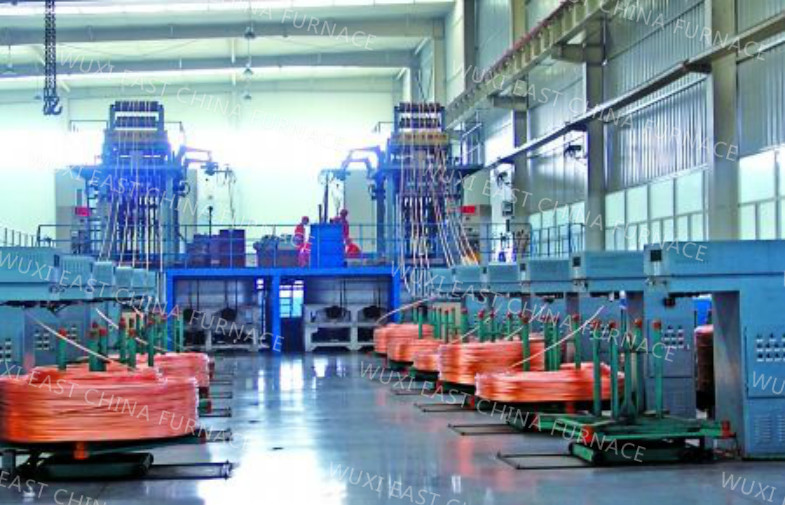

Skład sprzętu
Płyta miedzi elektrolitycznej (miedź katodowa / złom miedzi 99,9%) - urządzenie ładujące (może się równać) - układ pieca (piec do topienia - magazyn przejściowy - piec do przechowywania) - maszyna do odlewania ciągłego formowanie krystalizacyjne) - dragger - urządzenie prędkości - automatyczna nawijarka - na sprzedaż lub głębokie przetwarzanie
Schemat blokowy
Elektrolityczna płyta miedziana (99,9% złomu miedzi) jest łączona w piecach do topienia poprzez urządzenie ładujące (zgodnie z potrzebami użytkownika),
(jeśli surowcami nie jest 1 # czerwona miedź, nasza firma może zaprojektować i zainstalować piec pogłosowy przed stopieniem pieców w celu usunięcia zanieczyszczenia miedzią).

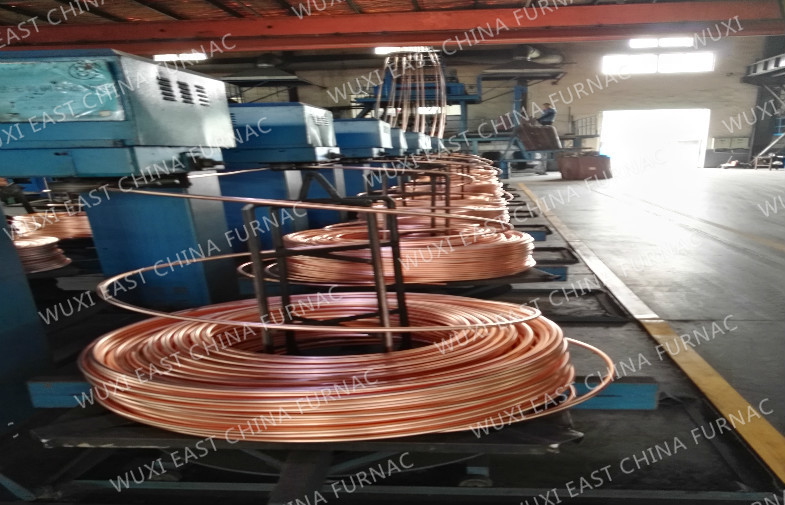

Płytka miedziana przez induktor typu W do cieczy, następnie płynnie przepływa z magazynu przejściowego do pieca do przechowywania, a następnie przechodzi ciągły proces redukcji przez powierzchnię pokrytą węglem drzewnym, w końcu jest szybko krystalizowana do odlewanego pręta miedzianego przez W tym samym czasie krystalizator zakładu wydobywającego w procesie prętów miedzianych w górę odlany pręt miedziany jest okresowo odlewany w górę przez dwa wałki trakcyjne. Odlewany pręt miedziany przez maszynę ciągnącą i rama koła, przekładnia regulująca prędkość, a następnie automatyczna nawijarka do nawijania miedzianego pręta.
Główny parametr technologii dla
Copper Rod D17mm-D30 Upcasting W górę Ciągłe urządzenie odlewnicze Rocznie 10000MT
Roczny 2000 MT D17 mm-30 mm |
Model: HDSYUCM-2000 |
Roczna pojemność: 2000mt |
Struktura pieca: piec dwuprzetworowy typu 300 (1. piec do topienia 2. piec do przetrzymywania) |
Rzucanie pasm: 4 |
Średnica pręta odlewniczego: 17 mm - 30 mm |
prędkość rzucania: 0〜lOOOmnVmin |
roczny czas pracy: 7920h |
Precyzja śledzenia cieczy: ± 2 mm |
Standardowa cewka odbiorcza; <p700mrrp << p15CI0mnv <800mm |
Prędkość topnienia miedzi: 260 kg / h |
Zużycie energii topienia miedzi: <350 kWh / l |
Formularz odbioru: dostosowanie automatyczne |
Podejście napędzane płytą odbiorczą: popychane przez pręt miedziany, ręczna regulacja |
Materiał zasilający kawałek metokotworowej katody z miedzi elektrolitycznej zasilanej elektrycznym wciągnikiem |
Podejście do góry: dHven przez silnik serwo AC, łańcuch transmisyjny napędzany jest przez bezbłędny synchroniczny mechanizm zębaty |
Metoda mocowania pręta; zacisk ręczny |
Interfejs obsługi: wyświetlanie daty, silnik seoo sterowany za pomocą ekranu dotykowego |
Całkowita moc: 150 kW AC trójfazowy 380 V. |
