Maszyna do odlewania ciągłego poziomego miedzianego pręta 8 mm 50 Hz 3 fazy
Ⅰ. Dane techniczne:
1. Rodzaje specyfikacji odlewów
* Brass Cooper Bronze
1.1 Kęsy prętowe (okrągłe)
* a. Zakres średnic Φ (18--300) mm
* b. Liczba linii produkcyjnych
* 1-- 12 linii (zgodnie z warunkami sekcji)
Ⅲ. Główne parametry techniczne:
1. Piec rdzeniowy z rdzeniem częstotliwościowym (stop mosiądzu 63% miedzi + 37% cynku)
(Stop mosiądzu 58% miedzi + 42% cynku)
| 1.1 | Całkowita moc znamionowa: | ||
| Sekcja topnienia | 120 kW | ||
| Sekcja Holdingowa | 80 kW | ||
| Całkowita moc | 200 kW | ||
| Moce produkcyjne | 5T / dzień | ||
| 1.2 | Parametry sekcji topienia: | ||
| Napięcie znamionowe | 380 V. | ||
| Numer fazy | 3 fazy | ||
| Częstotliwość | 50 Hz | ||
| Maksymalna szybkość topnienia | 300 kg / h | ||
| Napięcie znamionowe | 380 V. | ||
| Częstotliwość | 50 Hz | ||
| Maksymalna szybkość topnienia | 300 kg / h | ||
| Temperatura ogrzewania | 0 ~ 1250 ℃ | ||
| Trzymanie temperatury | 1000-1250 ℃ | ||
| Poziom regulacji napięcia | 90,120,150,180,210,240,300,340 V. | ||
| Tryb chłodzenia | Chłodzenie wodne | ||
| Temperatura wody chłodzącej | ≤40 ℃ | ||
| Ilość wody chłodzącej | 10 ～ 20T / H | ||
| Ciśnienie wody chłodzącej | 0,2 ～ 0,4 MPa | ||
| 1.3 | Parametry sekcji trzymania: | ||
| Napięcie znamionowe | 440 V. | ||
| Numer fazy | 3 fazy | ||
| Częstotliwość | 50 Hz | ||
| Temperatura ogrzewania | 0 ~ 1250 ℃ | ||
| Trzymanie temperatury | 1000 ～ 1250 ℃ | ||
| Poziom regulacji napięcia | 90,120,150,180,210,240,300,340 V. | ||
| Tryb chłodzenia | Chłodzenie wodne | ||
| Temperatura wody chłodzącej | ≤40 ℃ | ||
| Ilość wody chłodzącej | 10 ～ 20T / H | ||
| Ciśnienie wody chłodzącej | 0,2 ～ 0,4 MPa | ||

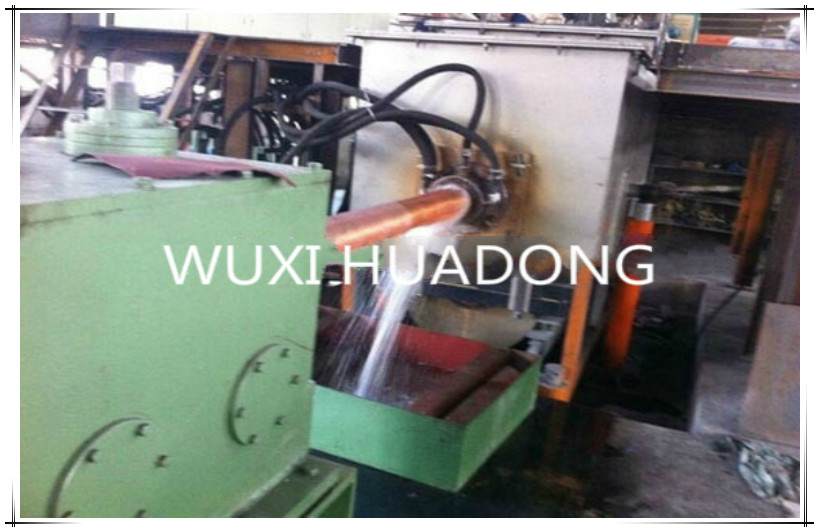

2. Pozioma maszyna do ciągłego odlewania Ф8-Ф60mm
| 2.1 | Moc silnika | 5 kW (Siemens lub Schneider) |
| 2.2 | Szybkość rzucania | 0 ~ 2000 MM / min |
| 2.3 | Program castingowy | Ciągnięcie --- Stop --- Ciągnięcie Ciągnięcie --- Stop --- Odwrót --- Stop Oba programy można opcjonalnie zmienić i przesunąć, a parametry procesu można zmodyfikować online. |
| 2.4 | Specyfikacja odlewania kęsa | Φ8-Φ60mm |
| 2.5 | Casting Strand | Φ8 Dwa pasma w jednej formie Forma - 4 zestawy |
Φ60 4 zestawy / Jedna nić w jednej formie Forma - 4 zestawy | ||

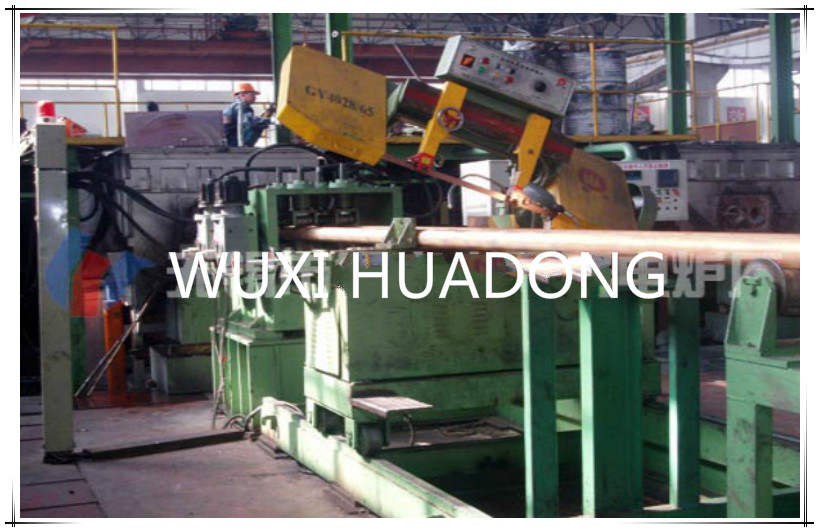

3. Synchroniczna pilarka automatyczna śledząca
| 3.1 | Moc silnika | 3,0 kW |
| 3.2 | Rozmiar taśmy piłowej | 1,1 × 34 × 4115 |
| 3.3 | Prędkość piłowania | 27/46/68 |
| 3.4 | Specyfikacja cięcia | ≤Ф380 |
| 3.5 | Tryb mocowania | Hydrauliczny |

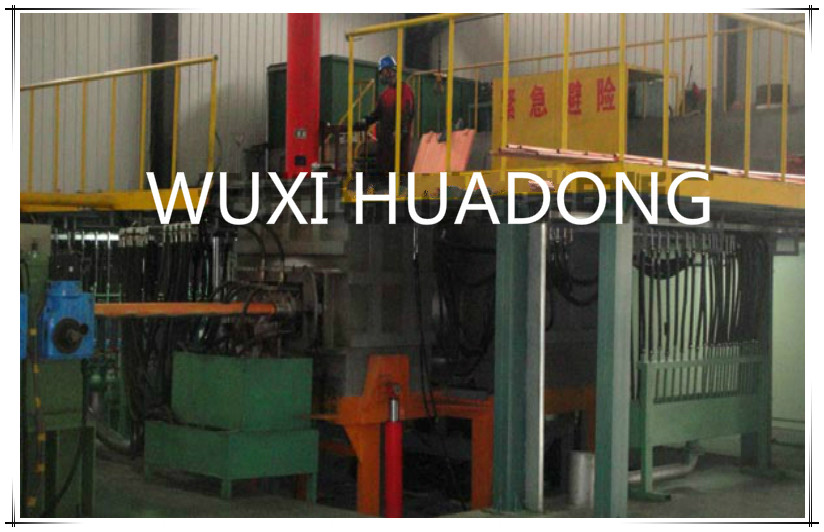

Ⅳ . Lista elementów wyposażenia Linia do poziomego odlewania ciągłego drutu prętowego
| Nie. | Nazwa i specyfikacja sprzętu | Jednostka | Ilość | Uwagi |
| 1 | ||||
| 2) | Piec do topienia | zestaw | 1 | Łącznie z rowkiem do topienia, cewką, płaszczem i żelaznym rdzeniem |
| 3) | Zjeżdżalnia | zestaw | 2) | Jeden w użyciu i jeden w trybie gotowości |
| 4 | Piec do przetrzymywania | zestaw | 1 | Łącznie z rowkiem topiącym, cewką, płaszczem wodnym, żelaznym rdzeniem, pionowym urządzeniem do pomiaru temperatury (specjalnie wykonanym), termoparą (zawierającą platynę i rod) i rurką ochronną. |
| 5 | Kadź do przechowywania i zsuwnia ze stopionej stali | zestaw | 1 | Do przenoszenia materiału do formy po spiekaniu w piecu utrzymującym. |
| 6 | system form (Ф30-200) | zestaw | 2) | W tym forma grafitowa |
| 7 | Dragger (5KW) | zestaw | 1 | |
| 8 | Zsynchronizowana pilarka z automatycznym śledzeniem | zestaw | 1 | |
| 9 | Platforma magazynowa materiałów | zestaw | 1 | Napęd łańcuchowy, długość 5 M. |
| 10 | Zbiornik hedera | zestaw | 1 | |
| 11 | Rolka nośna trakcji | Zestaw | 1 | |
| 12 | Dystrybutor wody chłodzącej | zestaw | 1 | W tym woda chłodząca do transformatora, reaktora, cewki pieca elektrycznego, płaszcza wodnego, kabla do chłodzenia wodą i formy (chłodzenie pierwotne i wtórne). |
| 13 | System hydrauliczny | zestaw | 2) | W tym stacja hydrauliczna i cylinder |
| 14 | System sterowania elektrycznego pieca elektrycznego | zestaw | 1 | Zawiera szafę sterowniczą do pieca do topienia i pieca do przetrzymywania (Siemens jest wybierany do głównych elementów elektrycznych). |
| 15 | System operacyjny kontroli procesu | zestaw | 1 | Do sterowania serwosilnikiem i procesem, zsynchronizowaną automatyczną piłą tnącą oraz do kontroli platformy magazynowej materiału. |
Ⅴ . Data dostarczenia:
Dostarczone w ciągu 75 dni po wejściu w życie umowy.
Ⅵ. Serwis pogwarancyjny
1. Korpus urządzenia będzie objęty roczną bezpłatną gwarancją, a elementy specjalne zostaną omówione osobno;
2. W okresie próbnej produkcji (w ciągu 3 miesięcy po zakończeniu rozruchu sprzętu) nasza firma wyśle profesjonalnego technika do serwisu;
W okresie gwarancyjnym, jeśli usterka wystąpi z powodu problemu z jakością, nasza firma wyśle personel na stronę, aby rozwiązać problem w ciągu 72 godzin od otrzymania powiadomienia;
Po upływie okresu gwarancyjnego sprzętu nasza firma zaoferuje skuteczne rozwiązania w ciągu 24 godzin od otrzymania powiadomienia i wyśle personel do prac konserwacyjnych, jeśli użytkownik nie rozwiąże problemu, obciążając jedynie koszty.
W celu corocznego przeglądu sprzętu nasza firma wyśle profesjonalnego technika, aby przyłączył się do użytkowników w celu opracowania bezpłatnego planu naprawy;
W okresie gwarancyjnym nasza firma może wysłać profesjonalnego technika na miejsce, aby sprawdzić stan działania sprzętu i zapewnić serwis w terenie.
Po upływie okresu gwarancji urządzenia raz na pół roku można dokonać jednej wizyty powrotnej na zaproszenie.
3. Jeśli nasza firma posiada punkty innowacji i ulepszeń lub konstruktywne sugestie dotyczące podobnych urządzeń, poinformujemy o tym użytkownika na czas.
