Skład sprzętu
Płyta miedzi elektrolitycznej (miedź katodowa / złom miedzi 99,9%) - urządzenie ładujące (może się równać) - układ pieca (piec do topienia - magazyn przejściowy - piec trzymający) - formowanie krystalizacyjne maszyny do odlewania ciągłego ) - dragger - urządzenie prędkości - automatyczne nawijanie maszyna - na sprzedaż lub głębokie przetwarzanie
Schemat blokowy

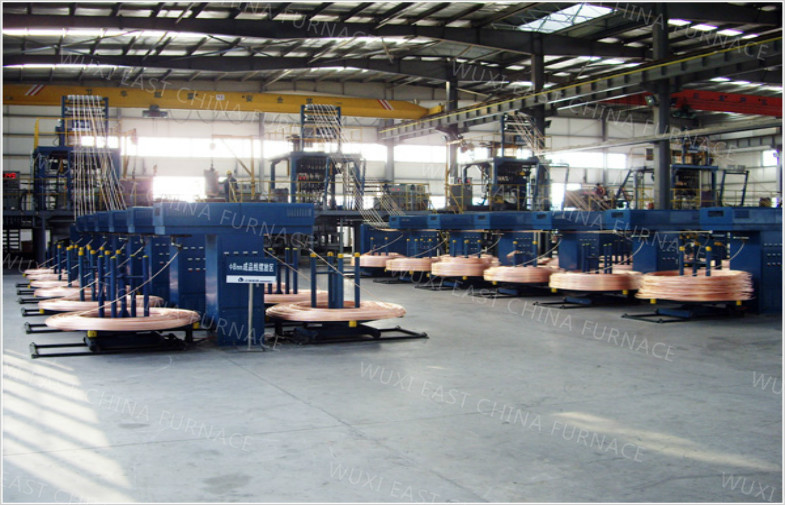

Elektrolityczna płyta miedziana (99,9% złomu miedzi) jest łączona w piecach do topienia poprzez urządzenie ładujące (zgodnie z potrzebami użytkownika), (jeśli surowce nie są 1 # czerwoną miedzią, nasza firma może zaprojektować i zainstalować piec pogłosowy przed stopieniem piece do usuwania zanieczyszczeń miedzi). Miedziana płyta przez induktor typu W do cieczy, następnie płynnie przepływa z magazynu przejściowego do pieca do przetrzymywania, a następnie jest w stałym procesie redukcji przez powierzchnię pokrytą węglem drzewnym, w końcu jest szybko krystalizowana do odlewanego pręta miedzianego przez W tym samym czasie krystalizator zakładu wydobywającego w procesie prętów miedzianych w górę odlany pręt miedziany jest okresowo odlewany w górę przez dwa wałki trakcyjne. Odlewany pręt miedziany przez maszynę ciągnącą i rama koła, przekładnia regulująca prędkość, a następnie automatyczna maszyna do wyginania do nawijania miedzianego pręta.
GŁÓWNA KONFIGURACJA SPRZĘTU I ZAKRES ZAOPATRZENIA
| Nazwa urządzenia | Ilość | Uwaga | ||
| 1 | Indukcyjny piec częstotliwości z rdzeniem (80 kW) | Piec dwupalnikowy | 1 zestaw | Korpus pieca, wspornik korpusu pieca |
| Czujnik | 1 zestaw | Żelazny rdzeń, cewka, płaszcz wodny, kanał 1 | ||
| Pokrywa pieca | 1 zestaw | |||
| Materiał budowlany do piekarnika | 1 zestaw | Piasek kwarcowy, materiał izolacyjny, cegła ogniotrwała | ||
| 2) | Sterowanie elektryczne pieca | Sterowanie elektryczne pieca | 1 zestaw | Jedna szafka elektryczna, jedna szafka sterownicza |
| Wykrywanie temperatury pieca | 1 zestaw | Witryna z temperaturą | ||
| 3) | System pomiaru temperatury | Urządzenie przekierowujące dopływ wody | 1 zestaw | Zawór, manometr itp |
| Zespół wykrywający temperaturę formy | 1 zestaw | |||
| Całkowita temperatura wody | 1 zestaw | |||
| 4 | Maszyna do odlewania ciągłego | Rama górnego ciągłego odlewu ciągłego | 1 zestaw | |
| Silnik serwo AC i reduktor prędkości | 1 zestaw | |||
| Koło prowadzące | 2 zestawy | |||
| System napędu odciągowego | 1 zestaw | |||
| Urządzenie do zawieszania formy | 1 zestaw | |||
| Chłodzące wodą urządzenie cyrkulacyjne do formy | 1 zestaw | |||
| 5 | Elektryczna szafa sterownicza | Napęd | 1 zestaw | |
| Interfejs człowiek-maszyna | 1 zestaw | |||
| Sterownik PLC | 1 zestaw | |||
| System podnoszenia | 1 zestaw | |||
| System śledzenia poziomu cieczy | 1 zestaw | |||
| 6 | Montaż formy | Forma z pręta miedzianego | 2 zestawy | |
| Szybkie złącze | 4 zestaw | |||
| Rękaw ochronny | 10 zestawów | Ten zawierający grafitową formę | ||
| 7 | Zwijarka dwubelkowa | Kolejka linowa | 1 zestaw | |
| Taca odbiorcza | 2 zestawy | |||
DATA DOSTARCZENIA
Dostarczone w ciągu 75 dni po wejściu w życie umowy.
SERWIS POGWARANCYJNY
1. Korpus urządzenia będzie objęty roczną bezpłatną gwarancją, a elementy specjalne zostaną omówione osobno;
2. W okresie próbnej produkcji (w ciągu 3 miesięcy po zakończeniu rozruchu sprzętu) nasza firma wyśle profesjonalnego technika do serwisu;
W okresie gwarancyjnym, jeśli usterka wystąpi z powodu problemu z jakością, nasza firma wyśle personel na stronę, aby rozwiązać problem w ciągu 72 godzin od otrzymania powiadomienia;
Po upływie okresu gwarancyjnego sprzętu nasza firma zaoferuje skuteczne rozwiązania w ciągu 24 godzin od otrzymania powiadomienia i wyśle personel do prac konserwacyjnych, jeśli użytkownik nie rozwiąże problemu, obciążając jedynie koszty.
W celu corocznego przeglądu sprzętu nasza firma wyśle profesjonalnego technika, aby przyłączył się do użytkowników w celu opracowania bezpłatnego planu naprawy;
W okresie gwarancyjnym nasza firma może wysłać profesjonalnego technika na miejsce, aby sprawdzić stan działania sprzętu i zapewnić serwis w terenie.
Po upływie okresu gwarancji urządzenia raz na pół roku można dokonać jednej wizyty powrotnej na zaproszenie.
3. Jeśli nasza firma posiada punkty innowacji i ulepszeń lub konstruktywne sugestie dotyczące podobnych urządzeń, poinformujemy o tym użytkownika na czas.
