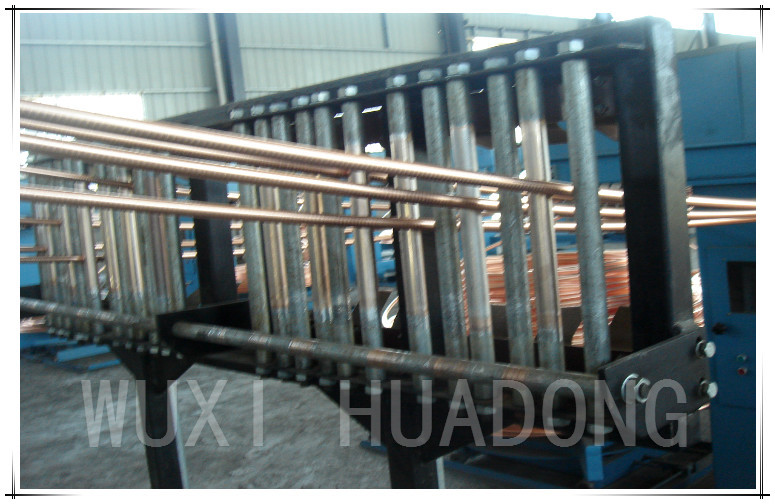

Maszyna do ciągłego odlewania miedzi AC Servo Drive, 8 mm pręt do odlewania w górę
WĘDKARKA Z MIEDZI BEZ TLENU Φ 8 mm LINIA PRODUKCJI CIĄGŁEJ ODLEWANIA
SKŁAD SPRZĘTU
Pojedynczy piec, maszyna do ciągłego odlewania, rama koła gildii, rama z drutu, zwijarka z podwójnym prętem, układ chłodzenia wodą, układ pomiaru temperatury i układ sterowania.
Nasza fabryka Główna linia miedzianej maszyny do ciągłego odlewania / pozioma maszyna do ciągłego odlewania / pionowa maszyna do ciągłego odlewania / maszyna do ciągłego odlewania kęsów / stalowa maszyna do ciągłego odlewania / maszyna do ciągłego odlewania płyty / maszyna do ciągłego odlewania w górę. Możemy zapewnić Ci inżyniera serwisu , Zapewnij konsultacje techniczne i szkolenia dla nowej fabryki
STANDARDY TECHNICZNE PRODUKTU
1, gęstość: 8,9 kg / dm fand
DOSTAWA DOKUMENTÓW TECHNICZNYCH I RYSUNKÓW
1. Sprzedawca dostarczy następujące dokumenty i rysunki w ciągu 15 dni po podpisaniu umowy i wejściu w życie.
za. Plan rozmieszczenia sprzętu
b. Podstawowy stan urządzeń i inżynierii lądowej
do. Układ wody i elektryczności
re. Platforma operacyjna.
2. Sprzedawca dostarcza następujące dokumenty i rysunki w momencie dostawy sprzętu.
za. Dokument procesowy i specyfikacja działania maszyny do odlewania ciągłego
b. Ogólne rysunki sprzętu i materiałów eksploatacyjnych.
do. Tabela szczegółowa części zużywających się
re. Schemat elektryczny i schemat systemu.
mi. Instalacja listy materiałów kabli elektrycznych.
ZAKRES ODPOWIEDZIALNOŚCI SPRZEDAWCY
1. Sprzedawca jest odpowiedzialny za instalację i uruchomienie sprzętu objętego umową oraz za dostarczenie odpowiednich postanowień aneksu.
2, zgodnie z wymogami kontraktu do przedstawienia odpowiednich dokumentów technicznych.
3. Odpowiedzialny za instalację, uruchomienie i szkolenie sprzętu kontraktowego.
4, wyposażony w specjalne narzędzia do korzystania z instalacji.
5, usługi techniczne: obsługa klienta gwarantowana przez jeden rok, dożywotnia konserwacja (z wyjątkiem cewki, płaszcza wodnego, rowu do topienia).
6, dalsze wsparcie techniczne: modernizacje sprzętu i pomoc w budowie pieca itp.
7, czas reakcji usługi: kupujący poinformowany w ciągu 48 godzin.
8, odpowiedzialny za odbiór sprzętu i terminową obsługę odpowiednich procedur transferu.
ZAKRES ODPOWIEDZIALNOŚCI KUPUJĄCEGO
1, warsztat produkcyjny: rozpiętość, długość, wysokość instalacji dźwigu, wszystkie powinny być zgodne z wymogami.
2, cyrkulująca woda chłodząca.
3, zasilacz.
4, sprężone powietrze.
5, test do produkcji surowców i substancji pomocniczych (węgiel, płatki grafitowe itp.)
6, sprzedawca jest odpowiedzialny za dostarczenie sprzętu w procesie instalacji personelu i zarządu.
GŁÓWNA KONFIGURACJA SPRZĘTU I ZAKRES ZAOPATRZENIA
Nazwa urządzenia | Ilość | Uwaga | ||
1 | Indukcyjny piec częstotliwości z rdzeniem (45 kW) | Piec dwupalnikowy | 1 zestaw | Korpus pieca, wspornik korpusu pieca |
Czujnik | 1 zestaw | Żelazny rdzeń, cewka, płaszcz wodny, kanał 1 | ||
Pokrywa pieca | 1 zestaw | |||
Materiał budowlany do piekarnika | 1 zestaw | Piasek kwarcowy, materiał izolacyjny, cegła ogniotrwała | ||
2) | Sterowanie elektryczne pieca | Sterowanie elektryczne pieca | 1 zestaw | Jedna szafka elektryczna, jedna szafka sterownicza |
Wykrywanie temperatury pieca | 1 zestaw | Witryna z temperaturą | ||
3) | System pomiaru temperatury | Urządzenie przekierowujące dopływ wody | 1 zestaw | Zawór, manometr itp |
Zespół wykrywający temperaturę formy | 1 zestaw | |||
Całkowita temperatura wody | 1 zestaw | |||
4 | Maszyna do odlewania ciągłego | Rama górnego ciągłego odlewu ciągłego | 1 zestaw | |
Silnik serwo AC i reduktor prędkości | 1 zestaw | |||
Koło prowadzące | 2 zestawy | |||
System napędu odciągowego | 1 zestaw | |||
Urządzenie do zawieszania formy | 1 zestaw | |||
Chłodzące wodą urządzenie cyrkulacyjne do formy | 1 zestaw | |||
5 | Elektryczna szafa sterownicza | Napęd | 1 zestaw | |
Interfejs człowiek-maszyna | 1 zestaw | |||
Sterownik PLC | 1 zestaw | |||
System podnoszenia | 1 zestaw | |||
System śledzenia poziomu cieczy | 1 zestaw | |||
6 | Montaż formy | Forma z pręta miedzianego | 2 zestawy | |
Szybkie złącze | 4 zestaw | |||
Rękaw ochronny | 10 zestawów | Ten zawierający grafitową formę | ||
7 | Zwijarka dwubelkowa | Kolejka linowa | 1 zestaw | |
Taca odbiorcza | 2 zestawy |
GŁÓWNE URZĄDZENIA WSPIERAJĄCE MARKI I PRODUCENCI
Nazwa urządzenia | Marki i producenci | |
1 | Silnik serwo AC | Japonia Yaskawa |
2) | Reduktor o wysokiej precyzji | NAIF |
3) | Sterownik serwo | Japonia Yaskawa |
4 | Sterownik PLC | Japonia Yaskawa |
5 | Interfejs człowiek-maszyna | WEINVIEW |
6 | Oryginalne urządzenie elektryczne | Schneider |
7 | Silnik i reduktor prędkości wyposażone w nawijarkę drutu | Shanghai Saini transmisja Co. |
8 | Termoelement | Shanghai Bao Lian |
9 | Materiał budowlany do piekarnika | HenanGongyi |
10 | Model grafitowy | Shandong Laixi De River |
DATA DOSTARCZENIA
Dostarczone w ciągu 75 dni po wejściu w życie umowy.
SERWIS POGWARANCYJNY
1. Korpus urządzenia będzie objęty roczną bezpłatną gwarancją, a elementy specjalne zostaną omówione osobno;
2. W okresie próbnej produkcji (w ciągu 3 miesięcy po zakończeniu rozruchu sprzętu) nasza firma wyśle profesjonalnego technika do serwisu;
W okresie gwarancyjnym, jeśli usterka wystąpi z powodu problemu z jakością, nasza firma wyśle personel na stronę, aby rozwiązać problem w ciągu 72 godzin od otrzymania powiadomienia;
Po upływie okresu gwarancyjnego sprzętu nasza firma zaoferuje skuteczne rozwiązania w ciągu 24 godzin od otrzymania powiadomienia i wyśle personel do prac konserwacyjnych, jeśli użytkownik nie rozwiąże problemu, obciążając jedynie koszty.
W celu corocznego przeglądu sprzętu nasza firma wyśle profesjonalnego technika, aby przyłączył się do użytkowników w celu opracowania bezpłatnego planu naprawy;
W okresie gwarancyjnym nasza firma może wysłać profesjonalnego technika na miejsce, aby sprawdzić stan działania sprzętu i zapewnić serwis w terenie.
Po upływie okresu gwarancji urządzenia raz na pół roku można dokonać jednej wizyty powrotnej na zaproszenie.
3. Jeśli nasza firma posiada punkty innowacji i ulepszeń lub konstruktywne sugestie dotyczące podobnych urządzeń, poinformujemy o tym użytkownika na czas.
