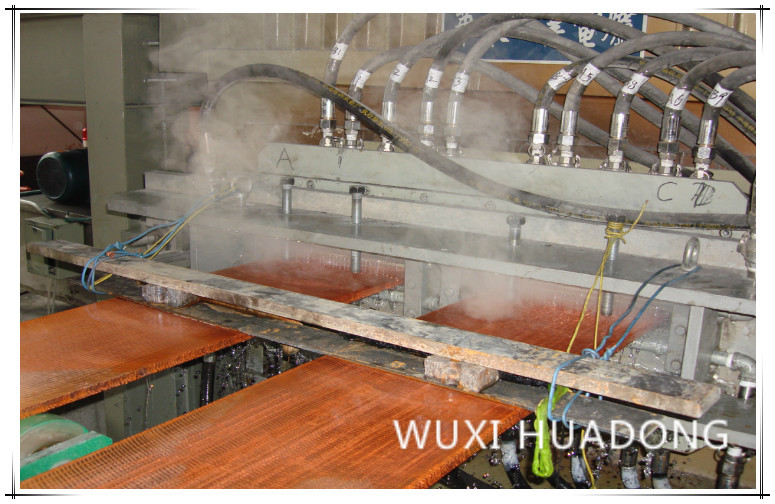

Maszyna do ciągłego odlewania bez miedzi Oxgen 430 kWh / t Pobór mocy
SP SPECYFIKACJE
1. Rodzaje specyfikacji odlewów
* Miedź beztlenowa
1.1 Kęsy z blachy płaskiej (w kształcie prostokąta)
Zakres grubości * zakres szerokości (8--20) * (420--650) mm
Zakres średnicy wewnętrznej cewki Φ (500--800) mm
Max. średnica zewnętrzna cewek Φ1600 mm
Max. waga cewki 8000 KG
Liczba linii produkcyjnych 1--3 linii (do ustalenia zgodnie z warunkami sekcji)
Ⅱ PROCES
MA. GŁÓWNY PARAMENT TECHNICZNY
| 1.1 | Szybkość rzucania : | |
| Prędkość trakcji | 0-64 mm / s (płynna regulacja) | |
| Prędkość cofania | 0-64 mm / s (płynna regulacja) | |
| Usuń optymalną prędkość linii | 90-120 mm / min | |
| 1.2 | Moc urządzenia : | |
Piec kombinowany: Wytapianie Trzymać | 500 kW 200 kW | |
| Maszyna trakcyjna | 7,5 kW | |
| Hydrauliczne naprężenie ścinające | 80T | |
| 1.3 | Grubość ścinania | 20 mm (maks.) |
| 1.4 | Parametry maszyny olejowej | |
| Waga zwoju | 6000 kg | |
| Średnica wewnętrzna cewki | Φ500-800 mm | |
| Średnica cewki | 1600 mm | |
| 1.5 | Wartość hałasu maszyny | Mniej niż 85 dB |
| 1.6 | Wysokość linii operacyjnej maszyny | + 1000 mm |
| 1.7 | Kierunek jazdy maszyny | Właściwy dysk |
| 1.8 | Wydajność rodowania | |
| 2 pasma: 750-1200 kg / h | szerokość: 470 mm grubość: 25 mm | |
| Moc maszyny do montażu urządzeń | 700 kW | |
Ⅳ. GŁÓWNE PARAMENTY PROCESU
| 1 | Wynik | 750-1200 kg / h |
| 2) | Zakres regulacji temperatury | ≤1300 ℃ |
| 3) | Precyzja kontroli temperatury pieca termoizolacyjnego | ± 5 ℃ |
| 4 | Tolerancja pionowa i pozioma | Poziomo: + 0,10 mm Pionowo: ± 0,20 mm |
| 5 | Zakres regulacji pchania i ciągnięcia | Push: 0-64 mm / s ± 0,1 mm (bezelektrodowo) Ciągnięcie: 0-64 mm / s ± 0,1 mm (bez elektrody) |
| 6 | Sierp krzywa | 1,5 mm / m |
| 7 | Zakres regulacji Draggera | Przeciąganie: 0–64 mm / s ± 0,1 mm (bez elektrody) Backsteppingl: 0-64 mm / s ± 0,1 mm (bezelektrodowy) |
| 8 | Przeciągnij maksymalną prędkość linii | 120 mm / min |
| 9 | Zakres regulacji zwijania | Średnica wewnętrzna cewki Φ500-Φ800mm Średnica zewnętrzna cewki Φ 1600 mm |
| 10 | Maksymalna prędkość zwijania | 250 mm / min |
| 11 | Elastyczny zakres regulacji | 0,95-0,75 |
| 12 | Wieża dgree zwijania | ≤40m |
| 13 | Zużycie energii przez jednostkę | 430 kWh / t |
Ⅴ. WYKAZ CZĘŚCI SPRZĘTU
| Nie. | Nazwa i specyfikacja sprzętu | Jednostka | Ilość |
| 1 | Części maszyny | ||
| 1.1 | Topienie i przetrzymywanie w piecu kombinowanym | zestaw | 1 |
| 1.2 | Pleśń | zestaw | 2) |
| 1.3 | Dragger | zestaw | 1 |
| 1.4 | Nożyce hydrauliczne | zestaw | 1 |
| 1.5 | Maszyna do zwijania | zestaw | 2) |
| 2) | System hydrauliczny | ||
| 2.1 | Kombinowana stacja hydrauliczna do podgrzewania pieca | zestaw | 1 |
| 2.2 | Stacja hydrauliczna noża hydraulicznego | zestaw | 1 |
| 2.3 | Stacja hydrauliczna dragger i zwijarka | zestaw | 1 |
| 3) | Elektryczny układ sterowania | ||
| 3.1 | Elektryczny układ sterowania pieca częstotliwości | Zestaw | 2) |
| 3.2 | Automatyczny system kontroli | zestaw | 1 |
| 4 | Dokumentacja techniczna z wyposażeniem | zestaw | 2) |
| 4.1 | Schemat instalacji sprzętu | plik | 1 |
| 4.2 | Specyfikacja sprzętu | plik | 1 |
| 4.3 | Schemat działania elektrycznego układu sterowania | plik | 1 |
| 4.4 | Układ szaf sterowniczych | plik | 1 |
| 4.5 | Specyfikacja produktu dla głównego sprzętu elektrycznego | plik | 1 |
| 4.6 | Schemat układu hydraulicznego | plik | 1 |
| 4.7 | Program PLC | plik | 1 |
