Główne składniki
1) piec indukcyjny
Piec indukcyjny składa się z korpusu pieca, ramy pieca i cewki indukcyjnej. Na zewnątrz korpusu pieca jest stalowa konstrukcja, a wnętrze składa się z cegły ogniotrwałej (耐火砖, 黏土砖) i piasku kwarcowego (石英 砂). Funkcją ramy pieca jest podtrzymywanie całego pieca. Piec jest przymocowany do podstawy za pomocą śruby stopowej. Cewka składa się z cewki, płaszcza wodnego, żelaznego rdzenia i miedzianego pierścienia. Po stronie wysokiego napięcia znajdują się cewki z płaszczem wodnym. Napięcie jest regulowane krokowo od 90 V do 420 V. Po stronie niskiego napięcia znajdują się miedziane pierścienie zwarciowe. Po skonfigurowaniu obwodu elektrycznego może on wytworzyć (浮现 出现) duży przepływ prądu w miedzianym pierścieniu z indukcją elektromagnetyczną (电磁 感应). Duży przepływ prądu może stopić pierścień miedziany i miedź elektrolityczną (wpuszczoną do pieca. Płaszcz wodny i cewka są chłodzone przez wodę. Woda chłodząca krąży i jest dostarczana przez układ wody chłodzącej.
2) Maszyna do odlewania ciągłego, rolki prowadzące i urządzenie ograniczające
Maszyna do ciągłego odlewania jest główną częścią systemu. Składa się z mechanizmu ciągnącego (机械 原理 技巧), następującego po mechanizmie poziomu cieczy i krystalizatora. Mechanizm ciągnący składa się z serwosilnika AC, dwóch grup rolek ciągnących i tak dalej. Może wytwarzać obrót w przedziale 0-1000 razy (间隔 and) na minutę i ciągnąć pręt miedziany w sposób ciągły za pomocą rolek ciągnących. Poniższy mechanizm poziomu cieczy gwarantuje, że głębokość wkładania krystalizatora do miedzianej cieczy jest względnie stabilna. Krystalizator może chłodzić miedzianą ciecz do miedzianego pręta przez wymianę ciepła. Każdy krystalizator można zmienić i kontrolować sam.

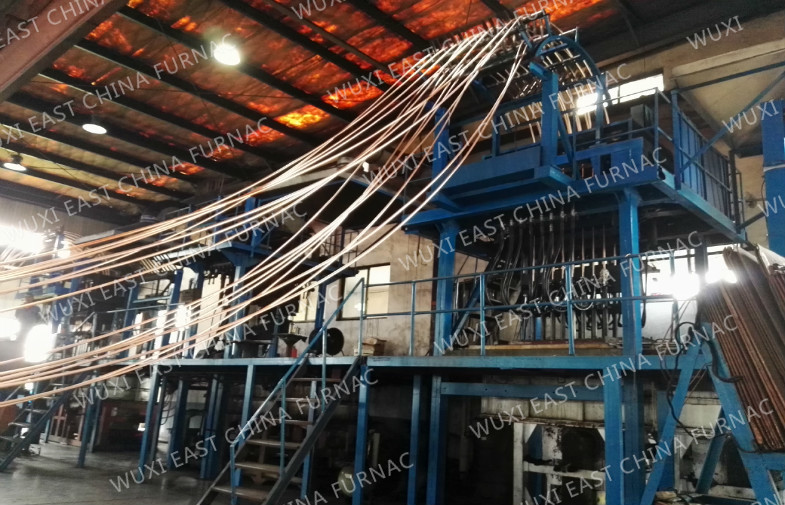

Rama rolek prowadzących jest zainstalowana nad maszyną do ciągłego odlewania. Składa się z platformy, podpory, pionowego koła pasowego i cylindra. Może prowadzić miedziany pręt do każdej maszyny wiatrowej z podwójną głowicą bez zakłóceń (干扰).
Pomiędzy maszyną odlewniczą a maszyną odbiorczą znajduje się urządzenie kontroli prędkości, które synchronizuje prędkość odlewania i prędkość odbierania ze zmieniaczami częstotliwości.
3) Podwójna głowica odbierająca
4) Układ wody chłodzącej
Układ wody chłodzącej jest systemem cyklicznym. Może dostarczać 0,2-0,4 MPa wody chłodzącej do zamrażarki, płaszcza wodnego, cewki. Składa się z basenu wodnego o pojemności 150 m3, pompy wodnej, rury i wieży chłodniczej. Temperatura wody dostarczanej do systemu wynosi 20 ℃ -30, a ilość przepływu wody wynosi 50 m3 / h.
Układ elektryczny. Układ elektryczny składa się z zasilania elektrycznego i układu sterowania. System elektroenergetyczny dostarcza energię do każdego induktora przez szafy zasilające. Układ sterowania kontroluje połączenie pieca, maszyny głównej, maszyny wiatrowej z podwójną głowicą i zastawienia systemu wody chłodzącej (保证) do pracy w porządku. System sterowania połączonego pieca składa się z systemu pieca do topienia i systemu pieca do przetrzymywania. Szafa operacyjna pieca do topienia i szafka operacyjna pieca do przetrzymywania są zainstalowane w pobliżu systemu.
5) Elektryczny układ sterowania
Główny elektryczny układ sterowania maszyny składa się z silnika ciągnącego, silnika podnośnika (升降机) i ich elektrycznego układu sterowania. Sam silnik ciągnący jest umieszczony (处理, 配置). Każda maszyna wiatrowa z podwójną głowicą jest sterowana osobno. Tablica sterująca przejmowania jest zamocowana w ramie maszyny wiatrowej z podwójną głowicą. Jego pokrętło sterujące (旋钮) jest zamocowane na powierzchni ramy. Układ elektryczny wody chłodzącej jest skrzynką sterującą zawieszoną na ścianie pompowni wody. Może kontrolować dwie pompy wodne.
Ostateczny standard techniczny pręta miedzianego
1 | Gęstość (密度 | 8,9 kg / dm ^ 3 |
2) | Wytrzymałość na rozciąganie | > 170 N / mm2 |
3) | Wydłużenie (延伸 率 | > 35% |
4 | Przewodnictwo elektryczne (导电 性 | nie mniej niż 100% IACS (miękki drut o średnicy 2 mm) |
5 | Zawartość tlenu | ≤ 10 ppm |
